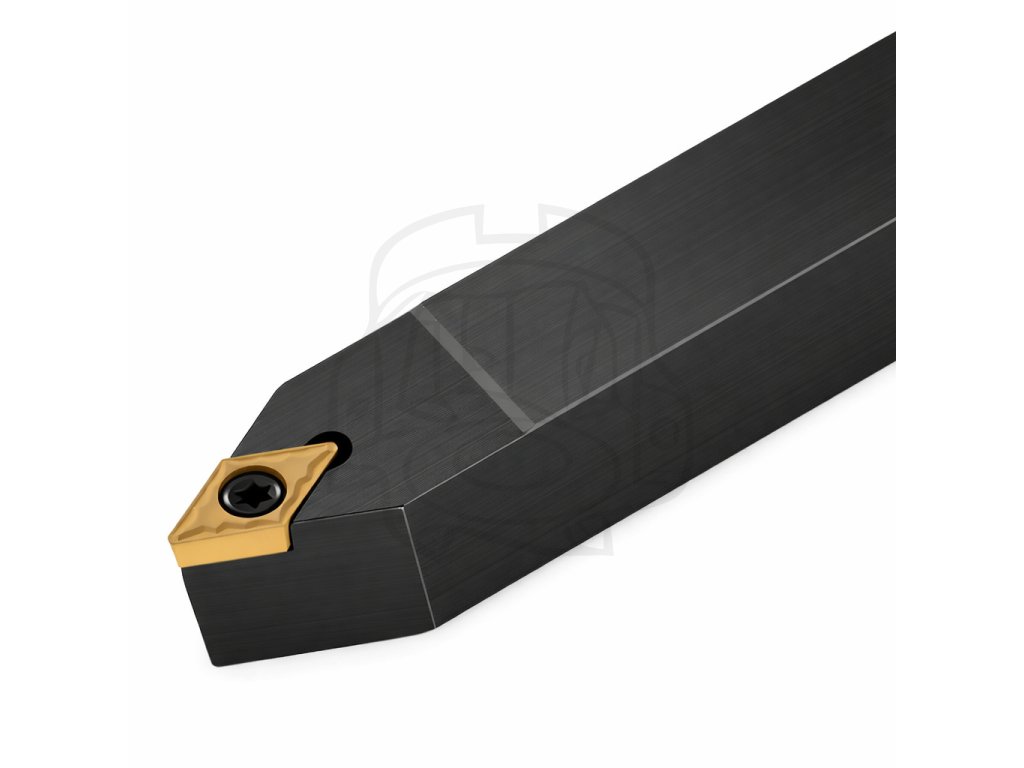

Vonkajší sústružnícky nôž – SDNCN – 93°, negatívna geometria – priamy

Podrobný popis

Technické informácie – ISO rozkódované v praxi

• ISO systém: SDNCN

• Typ noža: vonkajší sústružnícky nôž

• Vyhotovenie: neutrálne (N), priamy nôž

• Pracovný uhol: 93°

• Tvar doštičky: D – romb 55° (DC..)

• Veľkosť doštičky: 07

• Geometria: negatívna

• Rozmer stopky: 10 × 10 mm

• Upnutie doštičky: mechanické, skrutkou

V praxi to znamená, že nôž nemá definovaný pravý ani ľavý smer rezu – smer obrábania závisí výlučne od toho, ako je nôž upnutý v držiaku.

Charakter noža a konštrukčné zaradenie

SDNCN patrí medzi kompaktné priame ISO držiaky pre negatívne rombické doštičky.
V dielenskej reči ide o „malý priamy vonkajší nožík na DC plátky“, používaný najmä tam, kde:

• je obmedzený priestor v suportoch,

• pracuje sa s menšími priemermi,

• nie je nutná orientácia pravý/ľavý nôž.

Rombická doštička 55° poskytuje lepší prístup k profilu než 80° alebo 90° tvary.

Výhody produktu

✔ Priame (neutrálne) vyhotovenie – flexibilné použitie
✔ Kompaktný rozmer 10×10 mm – vhodné pre menšie sústruhy
✔ Negatívna geometria – vyššia pevnosť reznej hrany
✔ Pracovný uhol 93° – dobrý prístup k čelu obrobku

Kedy po tomto noži siahnuť

SDNCN je správna voľba vtedy, keď:

• pracujete na menšom alebo kompaktnejšom sústruhu,

• obrábate menšie diely a priemery,

• chcete univerzálny priamy nôž bez riešenia smeru rezu.

V praxi ide o nožík, ktorý často supluje väčšie držiaky tam, kde už nie je priestor.

Správanie pri reálnom použití

• menší kvadrant vyžaduje rozumné posuvy,

• negatívna geometria pomáha stabilite rezu,

• vhodný pre oceľ, nerez aj liatinu pri menších úberoch.

Pri dlhšom vyložení je potrebné znížiť posuv – fyziku stopky 10×10 mm neobídeš.

Limity a typické chyby

• Nevhodné na ťažké hrubovanie.

• Nevhodné pre veľké priemery a dlhé previsy.

• Typická chyba: snaha použiť rovnaké podmienky ako pri 20×20 mm noži.

Mikro-rozhodovací rámec

• malý stroj / malý diel → SDNCN 10×10

• vyšší úber alebo väčší priemer → väčší kvadrant stopky

Kompatibilita ako systémová výhoda

Používanie doštičiek DC.. 07 umožňuje zdieľať rovnaké plátky s inými vonkajšími aj vnútornými držiakmi v dielni, čo znižuje skladové zásoby.

Prečo je to rozumná voľba

SDNCN je praktický priamy sústružnícky nôž pre menšie stroje a presnejšie operácie, kde je rozhodujúca flexibilita a kompaktnosť.

Odborné stanovisko KOVOTEC

SDNCN odporúčame ako kompaktný priamy vonkajší sústružnícky nôž s negatívnou geometriou pre menšie priemery a obmedzený pracovný priestor.

FAQ

1. Je nôž pravý alebo ľavý?
   Nie, je priamy (neutrálny).

2. Aké doštičky sú kompatibilné?
   Negatívne rombické doštičky DC.. veľkosti 07.

3. Je vhodný na hrubovanie?
   Len v ľahšom rozsahu.

4. Je vhodný pre malé sústruhy?
   Áno.

5. Je doštička súčasťou balenia?
   Nie.
