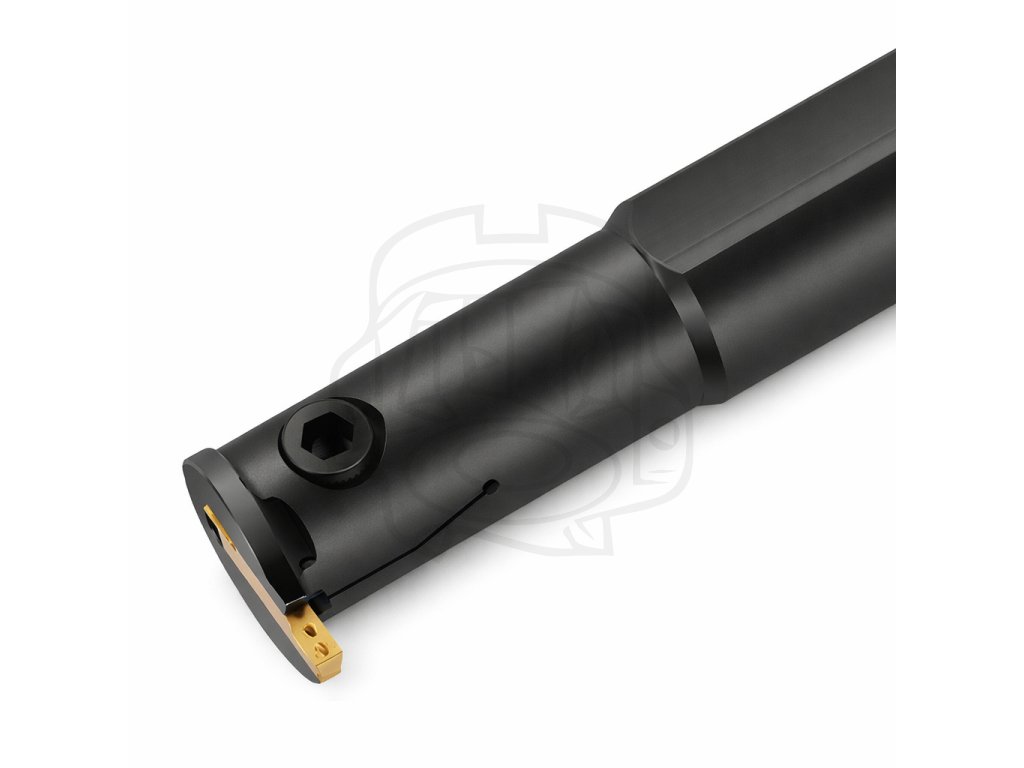

Vnútorný zapichovací sústružnícky nôž – MGIHR – 90°, negatívna geometria – zapichovanie

Podrobný popis

Technické informácie – ISO rozkódované v praxi

• ISO systém: MGIHR

• Typ noža: vnútorný zapichovací sústružnícky nôž

• Pracovný uhol: 90°

• Geometria: negatívna

• Smer: pravý

• Systém doštičiek: MGM (zapichovacie)

• Šírky úpichu / zápichu: 1,5 / 2 / 3 / 4 mm

• Priemer stopky: D20 / D25 mm

• Upnutie doštičky: mechanické, klinovým upnutím

V praxi negatívna geometria znamená vyššiu pevnosť reznej hrany, čo je pri vnútornom zapichovaní zásadné – rezné sily pôsobia priamo do noža a akákoľvek slabina sa okamžite prejaví vibráciami.

Charakter noža a konštrukčné zaradenie

MGIHR patrí medzi klasické vnútorné zapichovacie ISO držiaky. V dielenskej reči ide o „vnútorný zapichovák do diery“, používaný na:

• vnútorné drážky,

• zápichy pre poistné krúžky,

• technologické zápichy pred vnútorným závitovaním.

V porovnaní s vonkajším zapichovaním je vnútorné zapichovanie výrazne citlivejšie na tuhosť, preto je dostupnosť D20 a D25 variantov praktickou výhodou.

Výhody produktu

✔ Negatívna geometria – vysoká únosnosť reznej hrany
✔ Systém MGM – presná a opakovateľná šírka úpichu
✔ Väčšie priemery stopky – vyššia tuhosť v otvore
✔ Široký rozsah šírok úpichu v jednom systéme

Kedy po tomto noži siahnuť

MGIHR je správna voľba vtedy, keď:

• potrebujete presný vnútorný zápich,

• pracujete v otvoroch, kde je riziko vibrácií,

• obrábate oceľ, liatinu alebo húževnatejšie materiály.

V praxi ide o nôž, ktorý sa používa tam, kde už jednoduché riešenia zlyhávajú.

Správanie pri reálnom použití

• 1,5–2 mm – jemnejšie vnútorné drážky, nižší odpor

• 3–4 mm – hlbšie a robustnejšie zápichy

Pri vnútornom zapichovaní je kľúčové:

• voliť čo najväčší možný priemer stopky,

• držať vyloženie noža na minime,

• mať nôž presne v osi otvoru.

Negatívna geometria pomáha stabilite, ale nesprávna kombinácia priemeru a hĺbky sa okamžite prejaví.

Limity a typické chyby

• Nevhodné pre otvory pod minimálny priemer noža.

• Nevhodné pre extrémne hlboké zápichy s tenkou stopkou.

• Typická chyba: snaha robiť široký úpich úzkou doštičkou → vibrácie a zlomenie hrany.

Mikro-rozhodovací rámec

• menšie otvory, plytký zápich → D20 / 1,5–2 mm

• bežná výroba → D20 alebo D25 / 2–3 mm

• hlboké drážky, vyššia záťaž → D25 / 3–4 mm

Kompatibilita ako systémová výhoda

Systém MGM umožňuje používať rovnaké zapichovacie doštičky vo vnútorných aj vonkajších zapichovacích nožoch. To v praxi znižuje počet skladových položiek a zjednodušuje prípravu výroby.

Prečo je to rozumná voľba

MGIHR je vnútorný zapichovací nôž navrhnutý pre situácie, kde je rozhodujúca stabilita, presná šírka zápichu a opakovateľnosť, nie kompromisy.

Odborné stanovisko KOVOTEC

MGIHR odporúčame ako robustný vnútorný zapichovací sústružnícky nôž s negatívnou geometriou pre aplikácie, kde je vnútorný zápich kritickou operáciou.

FAQ

1. Aké doštičky sú kompatibilné?
   Zapichovacie doštičky systému MGM.

2. Je nôž pravý alebo ľavý?
   Pravý.

3. Je vhodný aj na vonkajšie zapichovanie?
   Nie, na to slúži systém MGEHR.

4. Zvládne hlboké vnútorné zápichy?
   Áno, pri správnej voľbe priemeru stopky.

5. Je doštička súčasťou balenia?
   Nie.
