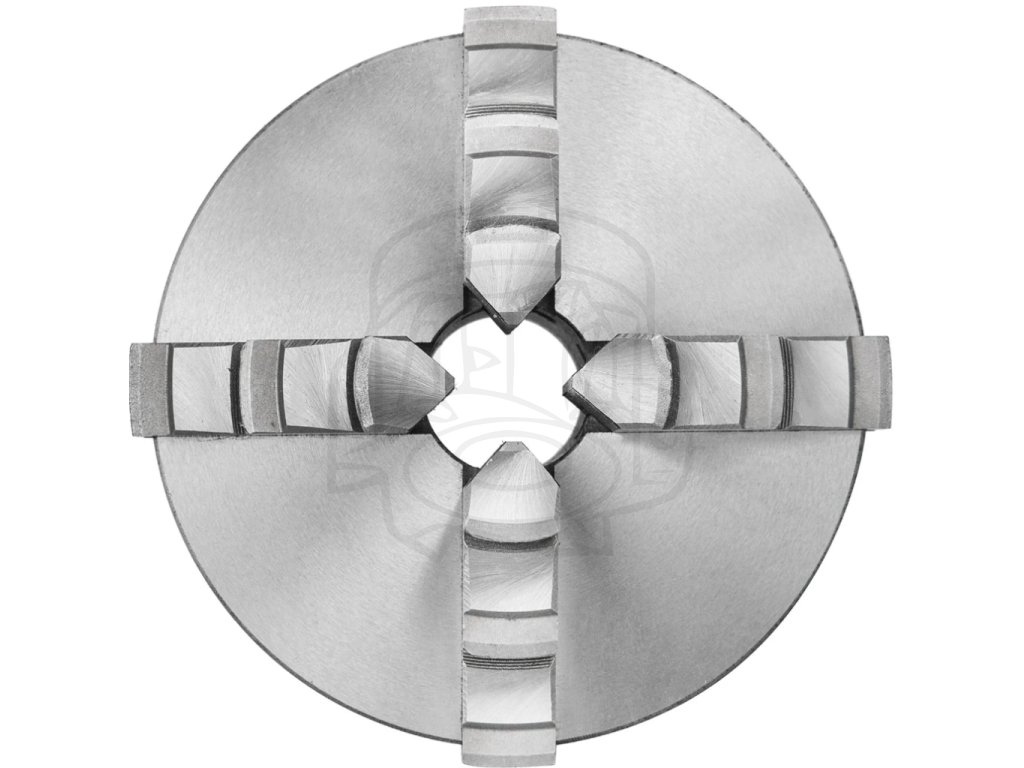

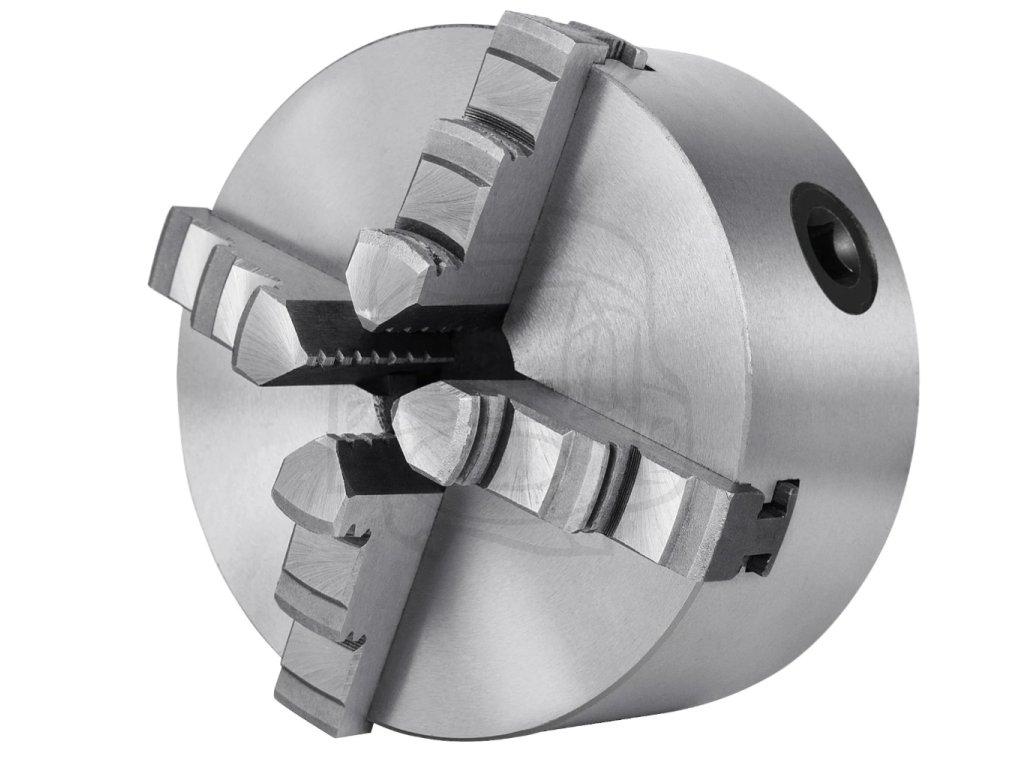

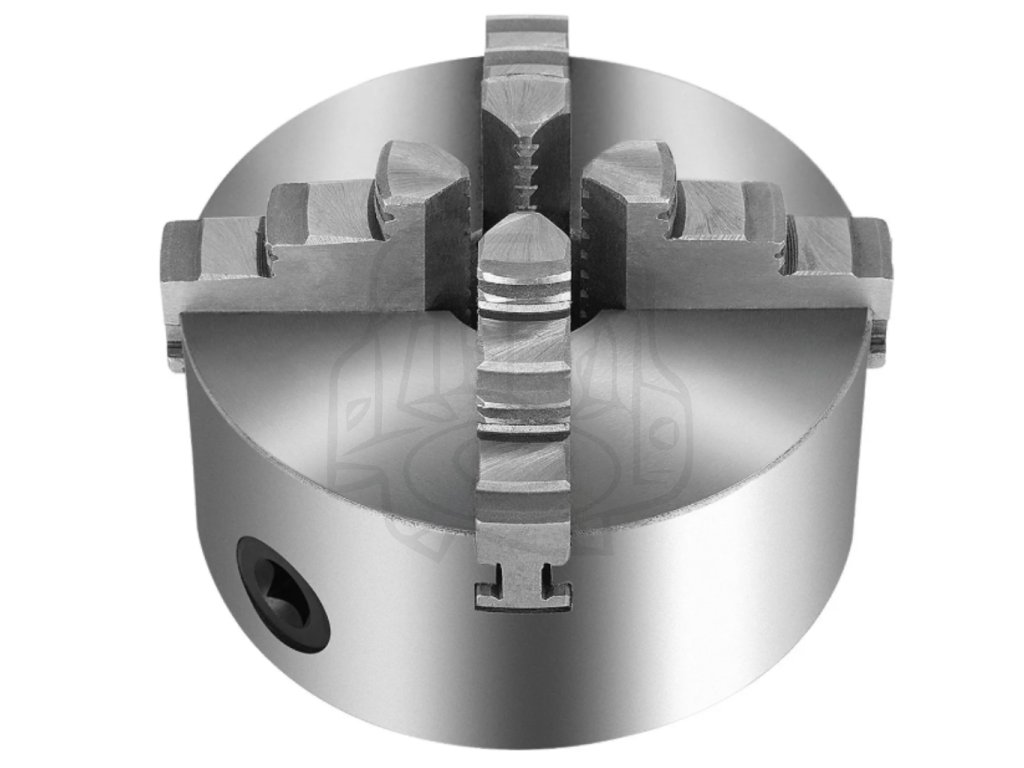

Skľučovadlo - 125 mm - 4 čeľustné - samostrediace (vnútorné a vonkajšie čeľuste)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Menovitý priemer skľučovadla: 125 mm
Rozmer vhodný pre malé a stredné sústruhy, kde je požadovaná dobrá rovnováha medzi rozsahom upnutia a tuhosťou zostavy

• Priemer stredového otvoru: 30 mm
Umožňuje priechod materiálu alebo upnutie dielcov s väčším vnútorným otvorom

• Rozsah upnutia – vnútorné čeľuste (A–A1): 2,5 – 40 mm
Použitie pri upínaní menších priemerov zvnútra, napríklad rúr alebo dutých dielcov

• Rozsah vnútorného zaseknutia – vnútorné čeľuste (B–B1): 38 – 125 mm
Umožňuje upnutie obrobkov zvonka pri použití vnútorných čeľustí v obrátenej polohe

• Rozsah upnutia – vonkajšie čeľuste (C–C1): 38 – 110 mm
Rozšírený rozsah pre upínanie väčších priemerov z vonkajšej strany obrobku

• Systém upínania: samostrediaci, 4-čeľusťový
Všetky štyri čeľuste sa pohybujú súčasne, čo umožňuje rýchle centrovanie bez individuálneho nastavovania

• Presnosť súososti (radiálne hádzanie): ≤ 0,07 mm
Hodnota vhodná pre bežné presné sústružnícke operácie a dokončovanie

• Materiál telesa skľučovadla: liatina
Zabezpečuje dostatočnú tuhosť, odolnosť voči vibráciám a stabilitu pri obrábaní

• Materiál čeľustí: oceľ 40Cr, kalená
Kalené čeľuste odolné voči opotrebeniu pri opakovanom upínaní kovových dielcov

• Materiál kužeľového ozubeného kolesa: oceľ 40Cr
Zodpovedá za plynulý a rovnomerný pohyb všetkých čeľustí

• Materiál pastorkov: oceľ 20Cr
Zabezpečuje presný prenos pohybu a dlhodobú spoľahlivosť mechanizmu

• Ovládanie: T-kľúč
Jednoduché a rýchle ovládanie bez nutnosti ďalších nastavovacích prvkov

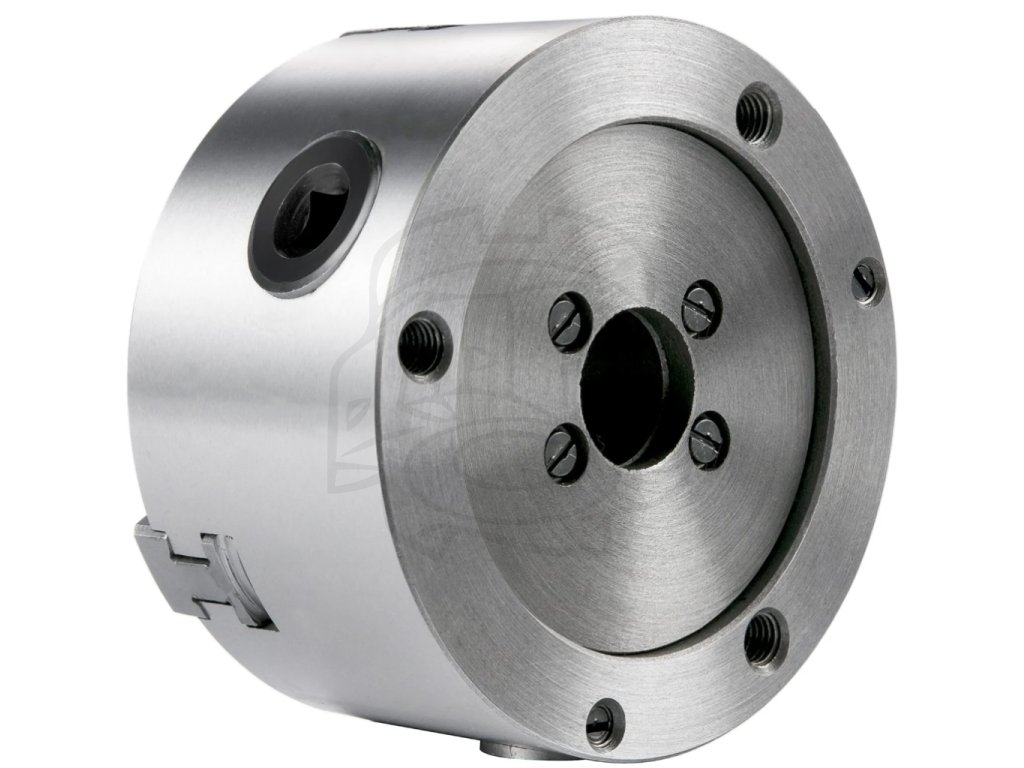

• Montáž: 3 × M8
Štandardné upevnenie vhodné pre bežné sústruhy

• Hmotnosť: 5,4 kg
Hmotnosť primeraná veľkosti skľučovadla, ktorá prispieva k stabilite bez nadmerného zaťaženia vretena

• Rozmery balenia: 160 × 160 × 140 mm

Profesionálny štandard / charakter produktu

Toto skľučovadlo patrí do kategórie štvorčeľusťových samostrediacich skľučovadiel, ktoré stoja medzi klasickým trojčeľusťovým riešením a nezávislým štvorčeľusťovým skľučovadlom. Poskytuje vyššiu stabilitu upnutia pri zachovaní rýchlosti práce.

Výhody produktu

✔ vyššia stabilita v porovnaní s trojčeľusťovým skľučovadlom
✔ samostrediaci mechanizmus bez zdĺhavého nastavovania
✔ široký rozsah upnutia vďaka dvom sadám čeľustí
✔ kalené čeľuste vhodné pre kovové obrobky
✔ jednoduchá a robustná mechanická konštrukcia

Kedy po tomto skľučovadle siahnuť

Ak potrebujete samostrediace skľučovadlo s vyššou stabilitou pri obrábaní alebo pri upínaní menej pravidelných tvarov, než aké zvláda bežné trojčeľusťové skľučovadlo.

Konštrukcia a technická logika v praxi

Štyri čeľuste rozkladajú upínaciu silu rovnomernejšie po obvode obrobku. To sa v praxi prejavuje pokojnejším chodom pri prerušovanom reze a menším rizikom posunu obrobku.

Stabilita a správanie pri sústružení

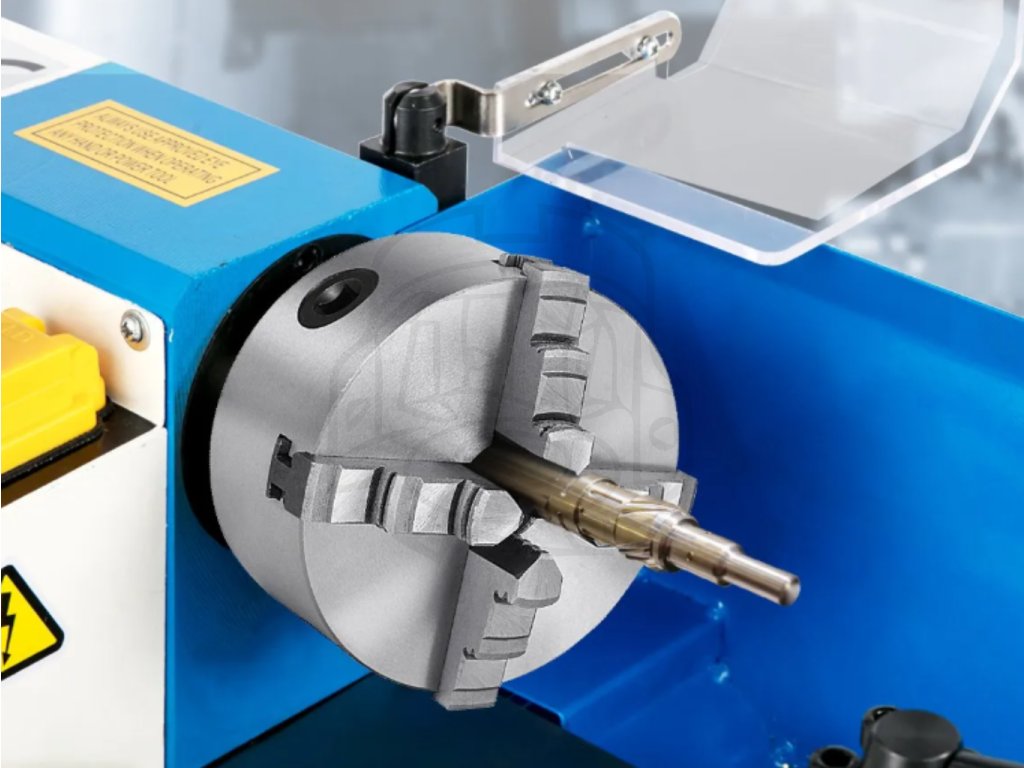

Pri správnom upnutí sa skľučovadlo správa stabilne aj pri vyššom bočnom zaťažení. Samostrediaci mechanizmus zjednodušuje prípravu práce a znižuje riziko chýb pri centrovaní.

Rozsah použitia a konštrukčný rámec

Skľučovadlo je určené pre bežné sústruženie kovov a technických materiálov. Pri extrémnych požiadavkách na presnosť alebo pri nepravidelných tvaroch je vhodné uvažovať o nezávislom štvorčeľusťovom skľučovadle.

Mikro-rozhodovací rámec

Ak je potrebné individuálne dolaďovanie polohy každej čeľuste zvlášť, samostrediaci princíp už nemusí postačovať.

Kompatibilita vysvetlená ako výhoda

Vďaka štandardnému montážnemu rozhraniu je skľučovadlo použiteľné na rôznych typoch sústruhov bez potreby špeciálnych úprav.

Prečo ide o rozumný kompromis

Model 125 mm ponúka kompromis medzi rýchlosťou práce samostrediaceho systému a vyššou stabilitou štvorčeľusťového riešenia.

Odborné stanovisko KOVOTEC

Toto štvorčeľusťové samostrediace skľučovadlo považujeme za vhodnú voľbu pre dielne, ktoré chcú zvýšiť stabilitu upnutia bez straty rýchlosti prípravy práce.

FAQ

1. Aký je rozdiel oproti trojčeľusťovému skľučovadlu?
Štyri čeľuste poskytujú stabilnejšie upnutie a lepšie rozloženie sily.

2. Vyžaduje skľučovadlo centrovanie pred každým použitím?
Nie, samostrediaci mechanizmus zabezpečuje automatické centrovanie.

3. Sú čeľuste reverzibilné?

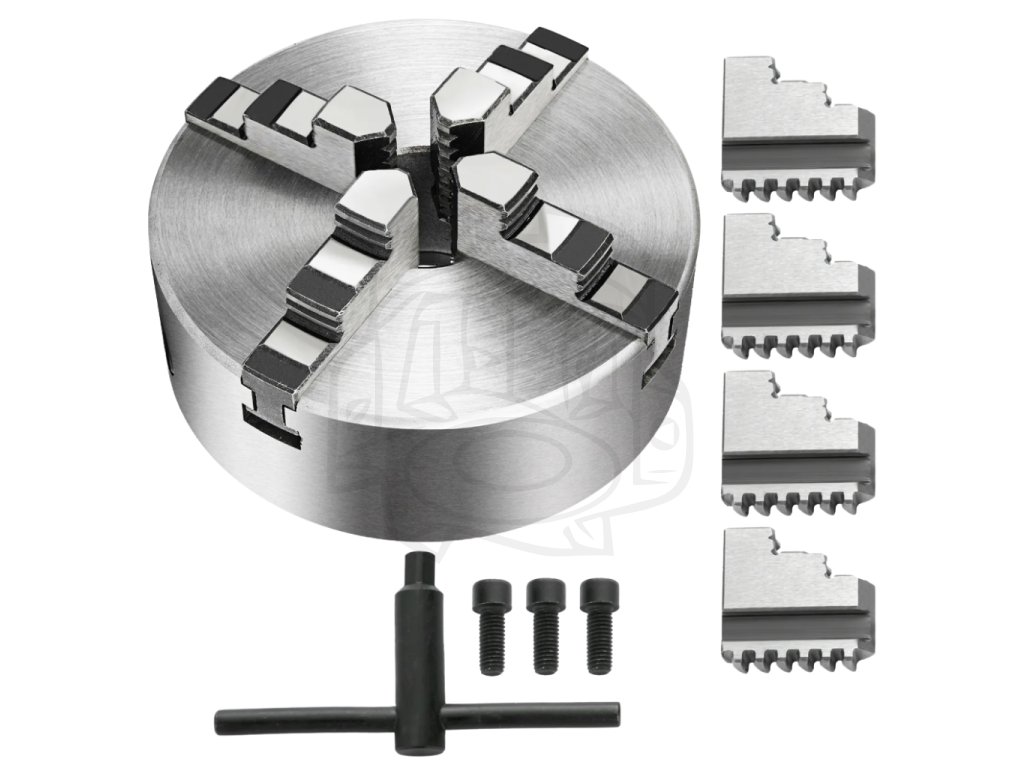

Áno, skľučovadlo je dodávané s vnútornými aj vonkajšími čeľusťami.

4. Je vhodné aj pre CNC sústruhy?
Áno, najmä pre kusovú a menšiu sériovú výrobu.

5. Je ovládací kľúč súčasťou balenia?
Áno, T-kľúč je súčasťou balenia.

Odporúčanie pre výber

Pri výbere odporúčame zvážiť tvar obrobkov, požadovanú stabilitu upnutia a nároky na presnosť centrovania.
