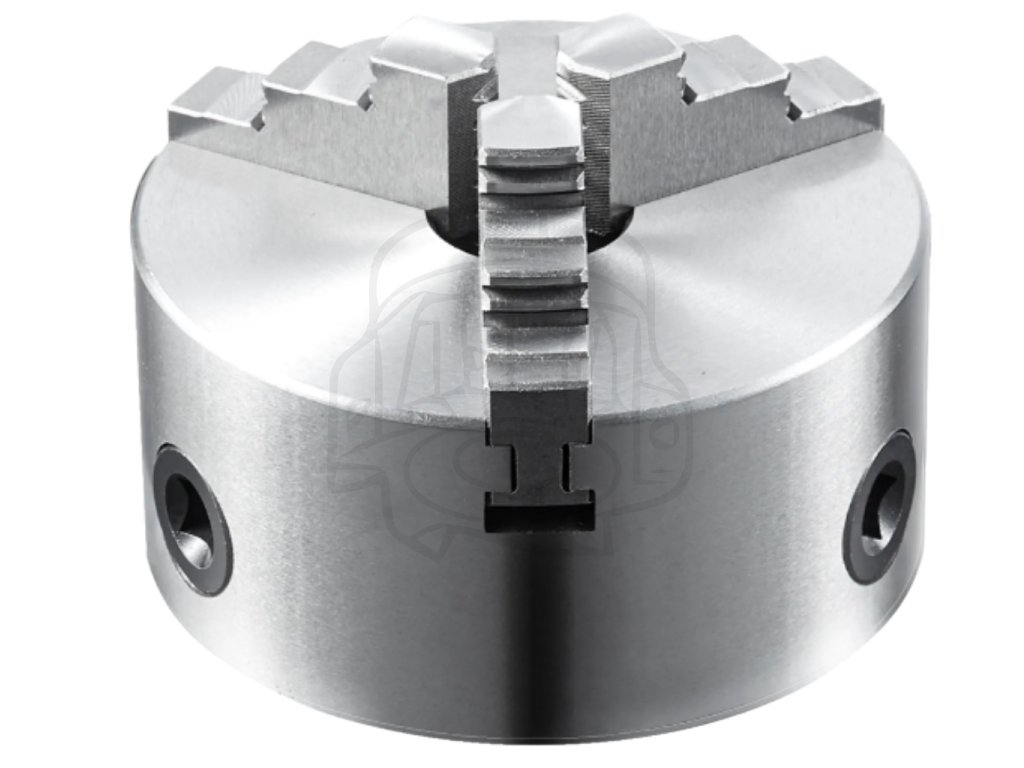

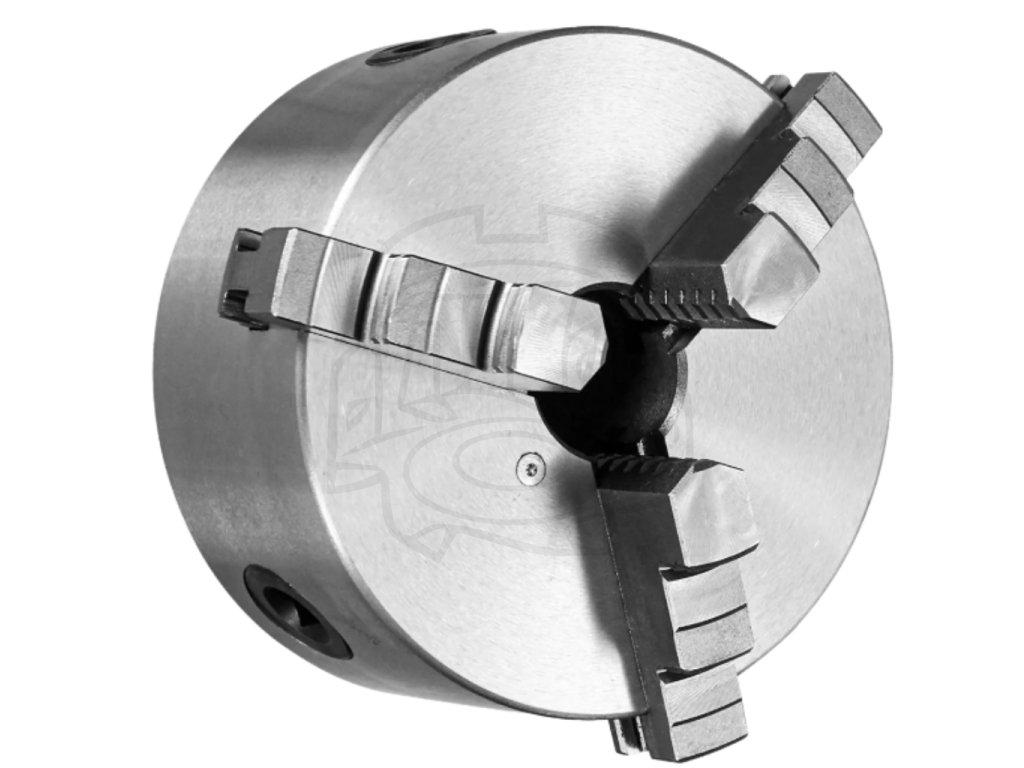

Skľučovadlo - 125 mm - 3 čeľustné - samostrediace (vnútorné a vonkajšie čeľuste)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Menovitý priemer skľučovadla: 125 mm
Veľkosť zodpovedajúca bežným dielenským a menším CNC sústruhom, kde sa spracúvajú malé až stredne veľké dielce

• Celkový rozsah upnutia: 2,5 – 125 mm
Jedno skľučovadlo pokrýva veľmi široké spektrum priemerov bez potreby výmeny upínacieho zariadenia

• Vnútorné čeľuste – rozsah upnutia (A–A1): 2,5 – 40 mm
Používajú sa pri upínaní menších priemerov zvnútra, napríklad rúr, dutých hriadeľov alebo tenkostenných dielcov

• Vnútorné čeľuste – rozsah zaseknutia (B–B1): 45 – 125 mm
Umožňujú upnutie väčších priemerov pri obrátenom použití vnútorných čeľustí

• Vonkajšie čeľuste – rozsah upnutia (C–C1): 45 – 125 mm
Vhodné pre upínanie väčších obrobkov z vonkajšieho priemeru

• Systém upínania: samostrediaci, 3-čeľusťový
Všetky tri čeľuste sa pohybujú súčasne pomocou špirálového mechanizmu, čo zabezpečuje rýchle centrovanie

• Presnosť súososti (radiálne hádzanie): ≤ 0,05 mm
Hodnota postačujúca pre presné sústružnícke operácie a dokončovanie dielov

• Materiál telesa skľučovadla: liatina HT300
Materiál s vysokou pevnosťou v tlaku, vhodný na stabilnú dlhodobú prevádzku

• Materiál čeľustí: oceľ 20Cr, tvrdosť 53 HRC
Kalené čeľuste s vysokou odolnosťou proti opotrebeniu pri opakovanom upínaní

• Materiál špirály: oceľ 40Cr, tvrdosť 45 HRC
Zabezpečuje plynulý chod a rovnomerný pohyb všetkých čeľustí

• Ovládanie: T-kľúč
Jednoduché a rýchle ovládanie bez potreby ďalšieho nastavovania

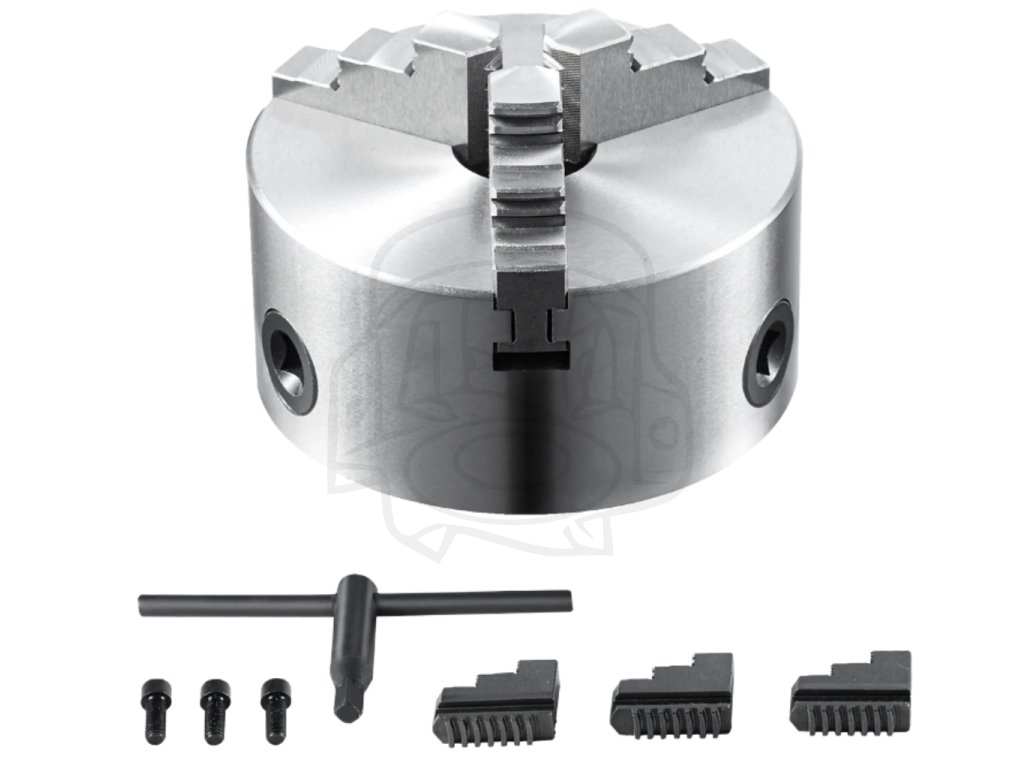

• Obsah balenia:
– trojčeľusťové samostrediace skľučovadlo
– vnútorné a vonkajšie čeľuste
– upevňovacie skrutky
– T-kľúč

Profesionálny štandard / charakter produktu

Tento model patrí medzi klasické trojčeľusťové samostrediace skľučovadlá, ktoré tvoria základ väčšiny sústružníckych pracovísk. Je navrhnutý s dôrazom na rýchlosť prípravy práce, jednoduchú obsluhu a spoľahlivú opakovateľnosť.

Výhody produktu

✔ rýchle samostrediace upnutie bez zdĺhavého nastavovania
✔ široký rozsah upnutia s jedným skľučovadlom
✔ kalené čeľuste vhodné pre kovové obrobky
✔ jednoduchá a robustná mechanická konštrukcia
✔ vhodné aj pre menšie CNC sústruhy

Kedy po tomto skľučovadle siahnuť

Ak potrebujete samostrediace skľučovadlo 125 mm pre bežné sústružnícke operácie, kde je prioritou rýchlosť upnutia, dobrá presnosť a jednoduchá obsluha.

Konštrukcia a technická logika v praxi

Špirálový mechanizmus zabezpečuje rovnomerný pohyb všetkých troch čeľustí smerom do stredu. Tento princíp minimalizuje chyby pri centrovaní a znižuje čas potrebný na prípravu obrábania.

Stabilita a správanie pri sústružení

Pri správnom upnutí skľučovadlo drží obrobok stabilne aj pri prerušovanom reze. Presnosť upnutia je dostatočná pre väčšinu presných dielenských operácií.

Rozsah použitia a konštrukčný rámec

Skľučovadlo je určené pre obrábanie kovov a technických materiálov. Pri nepravidelných tvaroch alebo pri požiadavke na maximálnu presnosť centrovania je vhodné zvážiť nezávislé štvorčeľusťové skľučovadlo.

Mikro-rozhodovací rámec

Ak je potrebné individuálne dolaďovať polohu každej čeľuste zvlášť, samostrediaci systém už nebude postačovať.

Kompatibilita vysvetlená ako výhoda

Skľučovadlo je použiteľné na širokej škále sústruhov a obrábacích zariadení, čo umožňuje jeho jednoduché nasadenie v rôznych prevádzkach bez viazanosti na konkrétny stroj.

Prečo ide o osvedčený štandard

Trojčeľusťové samostrediace skľučovadlá tejto veľkosti pokrývajú najväčšiu časť bežných aplikácií v dielňach, školských prevádzkach aj menších výrobných podnikoch.

Odborné stanovisko KOVOTEC

Toto 3-čeľusťové samostrediace skľučovadlo 125 mm považujeme za rozumnú voľbu pre bežné presné sústruženie, kde je dôležitá rýchlosť práce a spoľahlivá súososť.

FAQ

1. Je skľučovadlo vhodné na presné sústruženie?
Áno, presnosť do 0,05 mm je vhodná pre väčšinu dielenských aplikácií.

2. Sú súčasťou balenia obe sady čeľustí?
Áno, balenie obsahuje vnútorné aj vonkajšie čeľuste.

3. Vyžaduje skľučovadlo centrovanie pred každým použitím?
Nie, samostrediaci mechanizmus zabezpečuje automatické centrovanie.

4. Dá sa použiť aj na CNC sústruhu?
Áno, najmä pri kusovej a menšej sériovej výrobe.

5. Je ovládací kľúč súčasťou balenia?
Áno, T-kľúč je súčasťou balenia.

Odporúčanie pre výber

Pri výbere zohľadnite maximálny priemer obrobkov, požadovanú presnosť a charakter obrábacích operácií.
