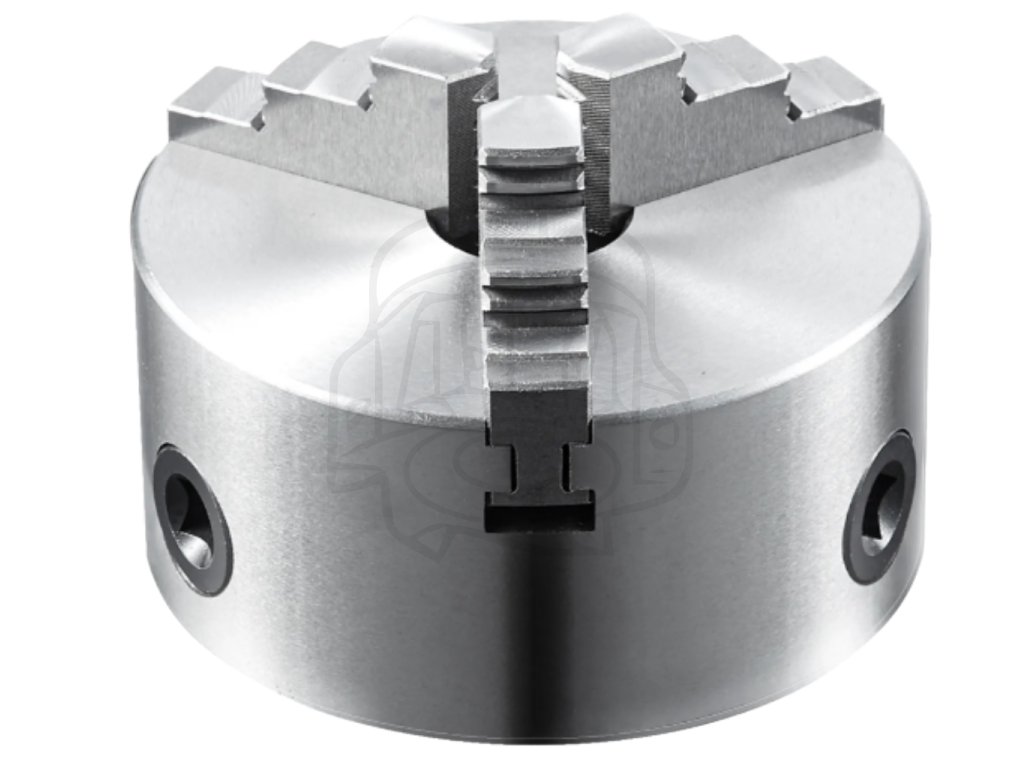

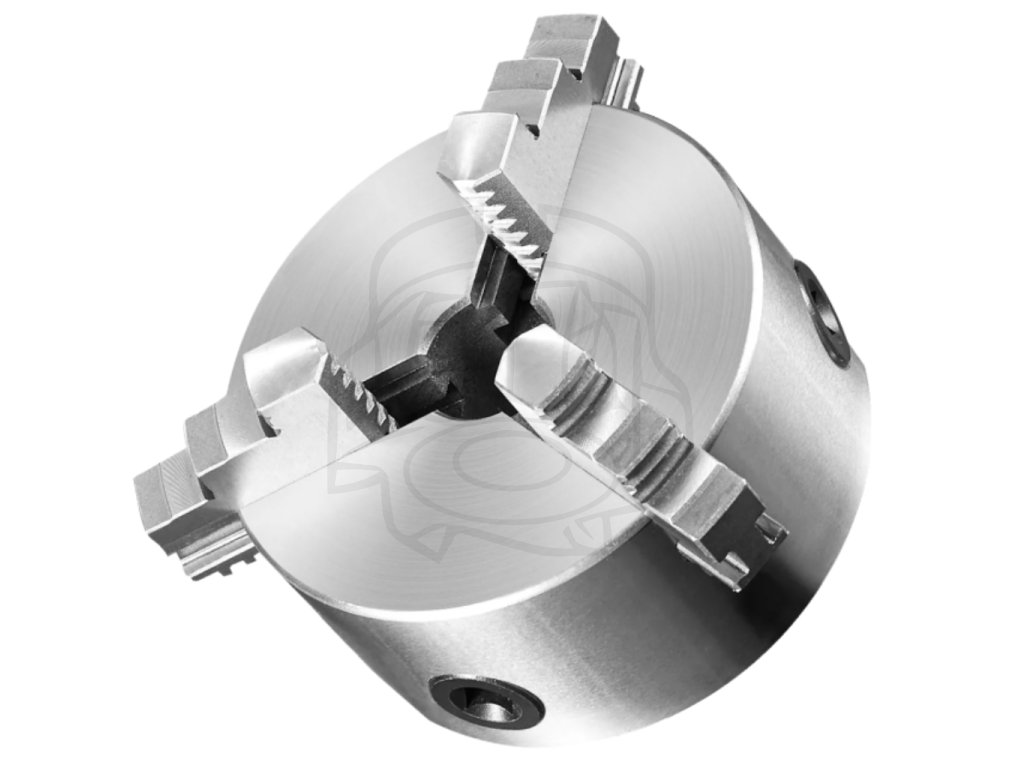

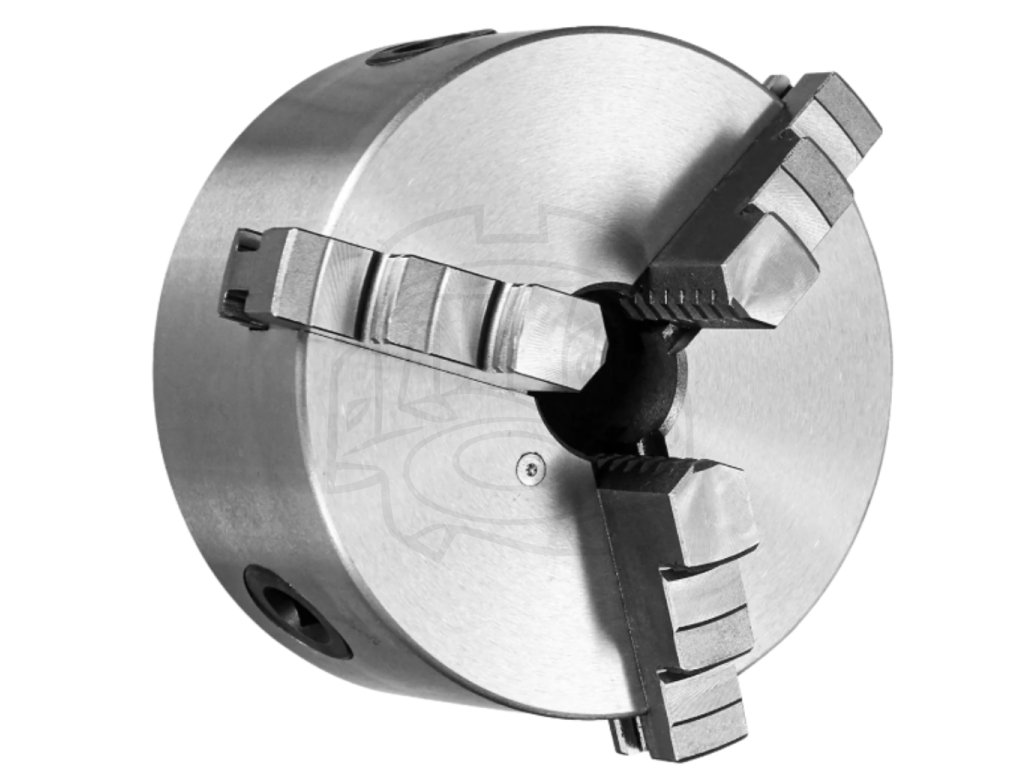

Skľučovadlo - 100 mm - 3 čeľustné - samostrediace (vnútorné a vonkajšie čeľuste)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Menovitý priemer skľučovadla: 100 mm
Rozmer vhodný pre menšie sústruhy, výučbové pracoviská a presné dielenské operácie

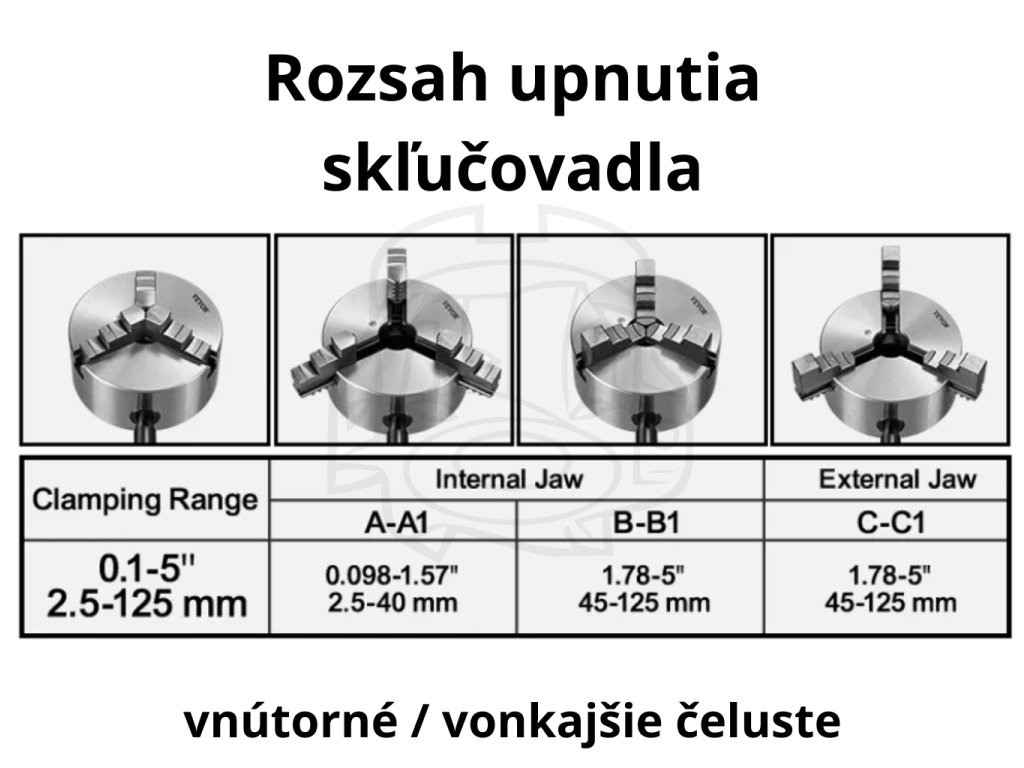

• Celkový rozsah upnutia: 2 – 100 mm
Jedno skľučovadlo pokrýva veľmi malé aj stredné priemery bez potreby výmeny upínacieho príslušenstva

• Vnútorné čeľuste – rozsah upnutia (A–A1): 2 – 30 mm
Používajú sa pri upínaní tenkých hriadeľov, kolíkov a menších plných obrobkov

• Vnútorné čeľuste – rozsah zaseknutia (B–B1): 35 – 100 mm
Umožňujú upnutie dutých alebo väčších obrobkov pri obrátenej montáži čeľustí

• Vonkajšie čeľuste – rozsah upnutia (C–C1): 35 – 100 mm
Vhodné pre upínanie z vonkajšieho priemeru, napríklad prírub, kotúčov a puzdier

• Systém upínania: samostrediaci, 3-čeľusťový
Všetky tri čeľuste sa pohybujú súčasne pomocou špirálového mechanizmu, čo výrazne skracuje čas nastavenia

• Presnosť hádzania: ≤ 0,05 mm
Presnosť dostatočná pre presné sústružnícke operácie aj dokončovanie dielov

• Materiál telesa skľučovadla: liatina HT300
Masívne telo zabezpečuje stabilitu a tlmenie vibrácií pri obrábaní

• Materiál čeľustí: oceľ 20Cr, tvrdosť 53 HRC
Kalené čeľuste odolné voči opotrebeniu pri opakovanom upínaní

• Materiál špirálového mechanizmu: oceľ 40Cr, tvrdosť 45 HRC
Zaručuje plynulý chod a rovnomerný pohyb všetkých čeľustí

• Ovládanie: T-kľúč
Jednoduché, rýchle a spoľahlivé ovládanie bez dodatočného nastavovania

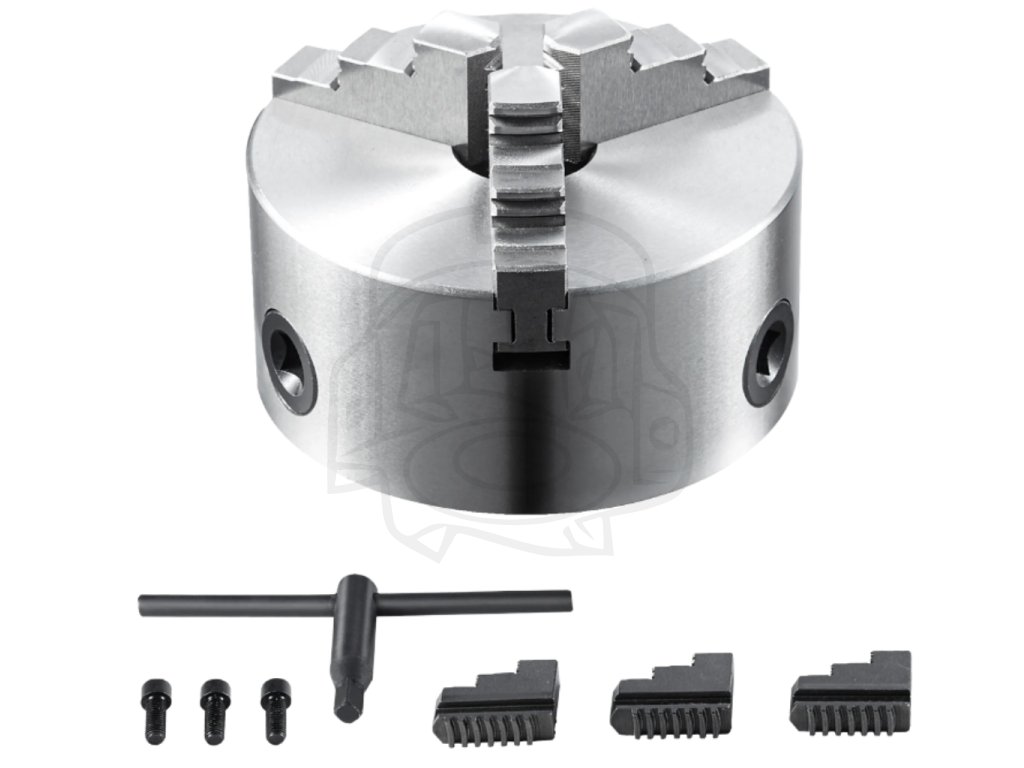

• Obsah balenia:
– 3-čeľusťové samostrediace skľučovadlo
– vnútorné a vonkajšie čeľuste
– upevňovacie skrutky
– T-kľúč

Profesionálny štandard / charakter produktu

Tento typ skľučovadla patrí medzi základné upínacie prvky každého sústružníckeho pracoviska. Je navrhnutý pre používateľov, ktorí potrebujú rýchlo a opakovane upínať valcové obrobky bez zdĺhavého nastavovania.

Výhody produktu

✔ rýchle samostrediace upnutie bez individuálneho dolaďovania
✔ široký rozsah priemerov v jednom skľučovadle
✔ kalené čeľuste vhodné pre kovové materiály
✔ jednoduchá, mechanicky spoľahlivá konštrukcia
✔ vhodné pre dielenské aj menšie CNC sústruhy

Kedy po tomto skľučovadle siahnuť

Ak pracujete s menšími a strednými obrobkami, kde je dôležitá rýchla výmena dielov, dobrá opakovateľnosť a rozumná presnosť bez zložitej obsluhy.

Konštrukcia a technická logika v praxi

Špirálový mechanizmus zabezpečuje súčasný pohyb všetkých troch čeľustí smerom do osi otáčania. V praxi to znamená, že obrobok je automaticky vycentrovaný bez nutnosti manuálneho dolaďovania každej čeľuste.

Stabilita a správanie pri sústružení

Masívne liatinové telo tlmí vibrácie a pomáha udržať stabilitu aj pri prerušovanom reze. Skľučovadlo je vhodné na bežné sústružnícke operácie, čelné obrábanie aj jemnejšie dokončovanie.

Rozsah použitia a konštrukčný rámec

Skľučovadlo je optimalizované pre valcové a kruhové obrobky. Pri nepravidelných tvaroch alebo pri požiadavke na individuálne centrovanie každej čeľuste je vhodnejšie použiť nezávislé štvorčeľusťové skľučovadlo.

Mikro-rozhodovací rámec

Ak je prioritou maximálna presnosť centrovania konkrétneho tvaru, samostrediaci systém už nemusí byť optimálnou voľbou.

Kompatibilita vysvetlená ako výhoda

Vďaka štandardnej konštrukcii je skľučovadlo použiteľné na širokej škále sústruhov, čo zjednodušuje jeho nasadenie v rôznych dielňach bez viazanosti na jeden typ stroja.

Prečo je tento produkt rozumná voľba

Trojčeľusťové samostrediace skľučovadlá v tomto rozmere pokrývajú väčšinu bežných sústružníckych úloh a ponúkajú dobrý pomer medzi rýchlosťou práce, presnosťou a univerzálnosťou.

Odborné stanovisko KOVOTEC

Skľučovadlo 100 mm odporúčame ako spoľahlivý základ pre presné sústruženie menších a stredných dielov v dielenskom aj ľahkom CNC prostredí.

FAQ

1. Je skľučovadlo vhodné na presné sústruženie?
Áno, presnosť do 0,05 mm je vhodná pre väčšinu dielenských aplikácií.

2. Sú v balení obe sady čeľustí?
Áno, balenie obsahuje vnútorné aj vonkajšie čeľuste.

3. Vyžaduje skľučovadlo opakované centrovanie?
Nie, samostrediaci mechanizmus centrovanie zabezpečuje automaticky.

4. Dá sa použiť aj na CNC sústruhu?
Áno, najmä pri kusovej a menšej sériovej výrobe.

5. Je ovládací kľúč súčasťou balenia?
Áno, T-kľúč je súčasťou balenia.

Odporúčanie pre výber

Pri výbere zohľadnite maximálny priemer obrobkov, typ obrábania a požadovanú presnosť centrovania.
