Rádlovací držiak (vrubkovač) – šikmé kolieska – krížové rádlovanie – sada 7 ks

Podrobný popis

Technické informácie

Tento rádlovací držiak pracuje na princípe tvárnenia materiálu tlakom, bez odoberania triesky. Povrchový vzor vzniká kombináciou pravého a ľavého šikmého kolieska, čím sa vytvára krížový vzor – šachovnica.

Použité kolieska majú:

• šikmé zuby (diagonálne),

• rovnaký smer sklonu v páre,

• rozdielny krok vrubkovania podľa zvoleného kolieska.

S touto sadou nie je možné vytvárať rovné (lineárne) vrubkovanie.

Technické rozkódovanie nástroja

• Typ nástroja: rádlovací držiak (vrubkovač)

• Spôsob obrábania: tvárnenie povrchu

• Typ koliesok: výhradne šikmé (diagonálne)

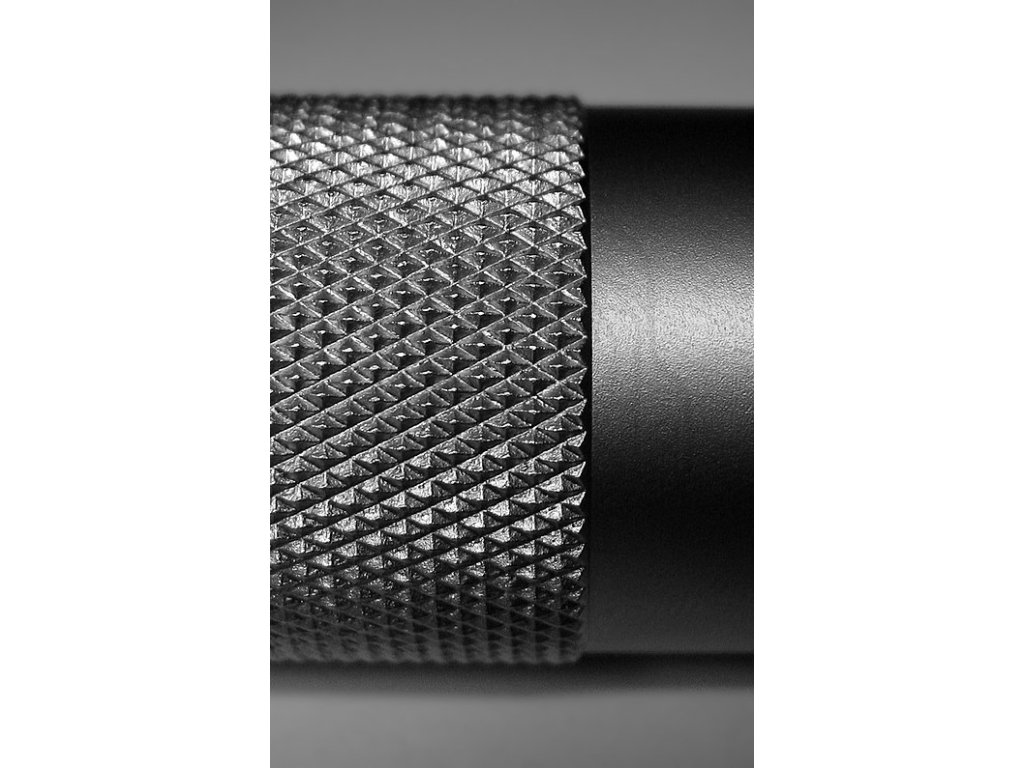

• Výsledný vzor: krížové rádlovanie – šachovnica

• Upnutie koliesok: mechanické, skrutkou

• Materiál koliesok: oceľ

V praxi to znamená, že výsledný vzor je vždy symetrický krížový, bez ohľadu na smer posuvu.

Charakter držiaka a konštrukčné zaradenie

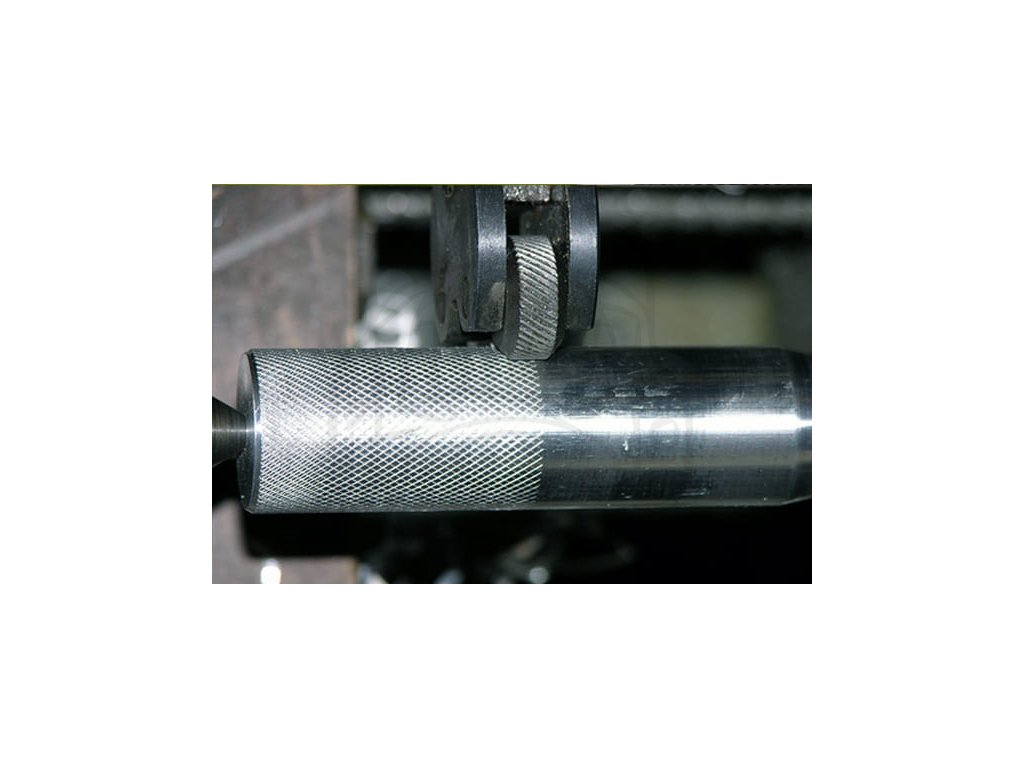

Ide o klasický vrubkovač pre krížové rádlovanie, určený na výrobu protišmykových povrchov na sústruhu.
Používa sa najmä tam, kde je požadovaný:

• dobrý úchop,

• rovnomerný technický vzhľad,

• opakovateľný vzor.

V dielenskej reči sa s ním stretnete ako s „vrubkovačom na šachovnicu“.

Obsah sady

• 1× rádlovací držiak (vrubkovač)
• 6× šikmé rádlovacie koliesko
– 2× krok 0,5 mm
– 2× krok 1,0 mm
– 2× krok 2,0 mm

Výhody produktu

✔ výhradne krížové rádlovanie – rovnomerný úchop
✔ tri rôzne kroky vrubkovania v jednej sade
✔ oceľové kolieska s vysokou odolnosťou
✔ jednoduchá výmena koliesok
✔ stabilný prenos tlaku pri správnom nastavení

Kedy zvoliť tento držiak

Tento vrubkovač má zmysel zvoliť vtedy, keď:

• požadujete šachovnicový protišmykový povrch,

• vyrábate rukoväte, ovládacie prvky, matice, valce,

• nechcete riešiť viac rôznych nástrojov pre rôzne kroky,

• nepožadujete rovné vrubkovanie.

Správanie pri reálnom použití

Jemný krok 0,5 mm vytvára hustý, menej agresívny vzor.
Krok 1,0 mm je univerzálny pre väčšinu technických dielov.
Hrubý krok 2,0 mm vyžaduje vyšší prítlak a tuhý stroj, ale poskytuje výrazný úchop.

Pri nedostatočnej tuhosti stroja alebo obrobku môže dôjsť k nepravidelnému vzoru alebo pretláčaniu materiálu.

Rozsah použitia a limity

• nevhodné pre rovné (lineárne) vrubkovanie
• nevhodné pre tenkostenné diely
• nadmerný prítlak → deformácia obrobku

Rýchla orientácia

• jemná šachovnica → 0,5 mm
• univerzálny úchop → 1,0 mm
• hrubý technický vzor → 2,0 mm

Odborné stanovisko KOVOTEC

Tento rádlovací držiak odporúčame ako špecializovaný vrubkovač na krížové rádlovanie, vhodný pre dielne, ktoré potrebujú konzistentný šachovnicový vzor v rôznych hrubostiach bez nutnosti meniť celý nástroj.

FAQ

1. Dá sa s touto sadou robiť rovné vrubkovanie?
Nie, sada obsahuje iba šikmé kolieska.

2. Aký vzor je výsledkom?
Krížové rádlovanie – šachovnica.

3. Sú kolieska vymeniteľné?
Áno, všetky kolieska sú výmenné.

4. Je vhodný pre CNC sústruh?
Áno, pri správne nastavenom prítlaku.

5. Je sada kompletná na použitie?
Áno, držiak aj kolieska sú súčasťou balenia.

Odporúčanie pre výber

Ak hľadáte čisto krížové rádlovanie v rôznych krokoch, táto sada je správna voľba.
Ak potrebujete aj rovné vrubkovanie, je nutné zvoliť iný typ koliesok alebo inú sadu.
