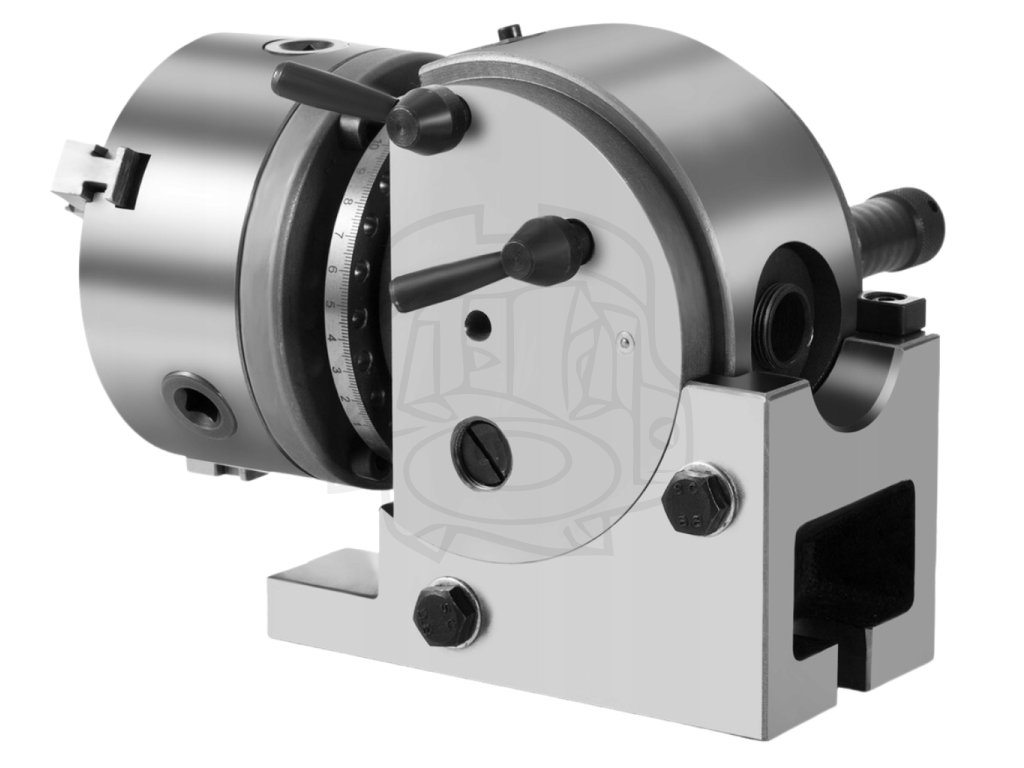

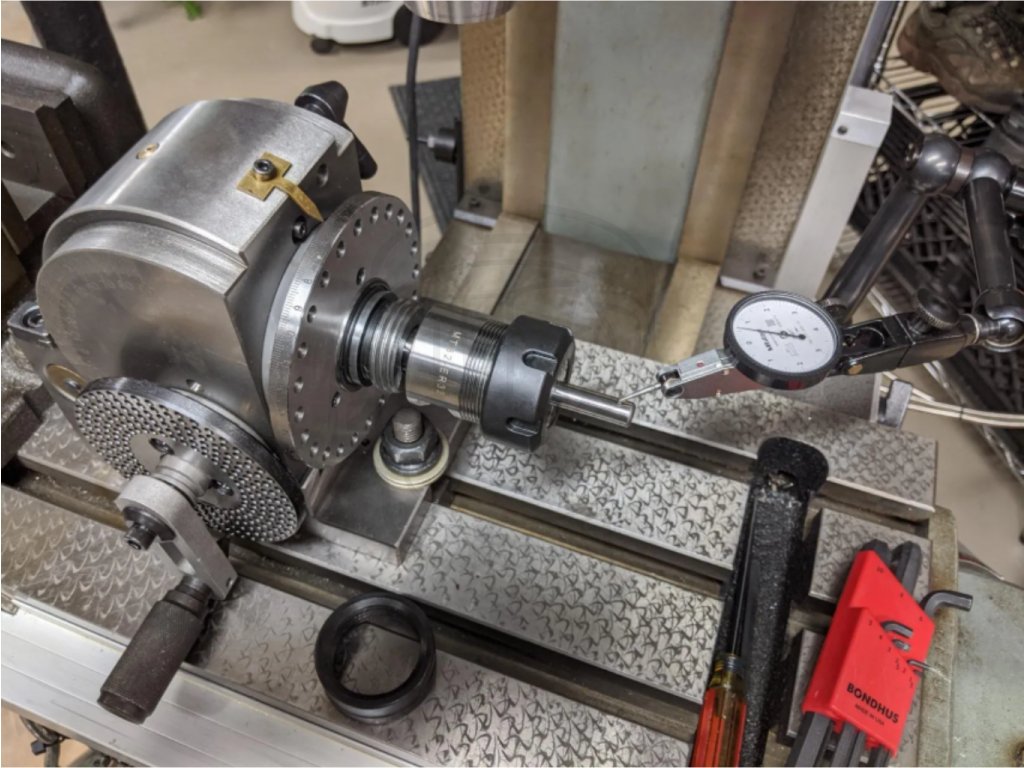

Presná deliaca hlava BS-0 – skľučovadlo 125 mm - horizontálna / vertikálna, s koníkom MT2

Podrobný popis

Technické informácie – vysvetlené v praxi

• Maximálny priemer obrobku: 168 mm (6 1/2 palca) – určuje najväčší priemer, ktorý je možné bezpečne obrábať bez kolízie s telesom hlavy

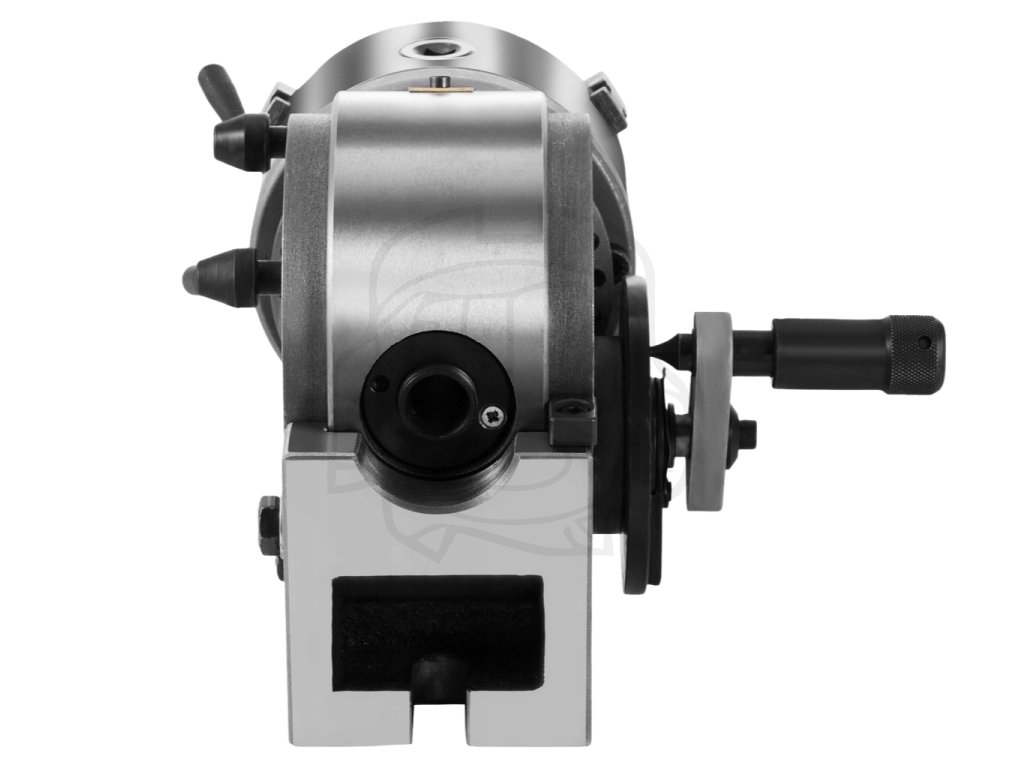

• Výška hrotov: 100 mm (3 15/16 palca) – dôležitý parameter pri centrovaní obrobku medzi hrotmi a pri práci s dlhšími dielcami

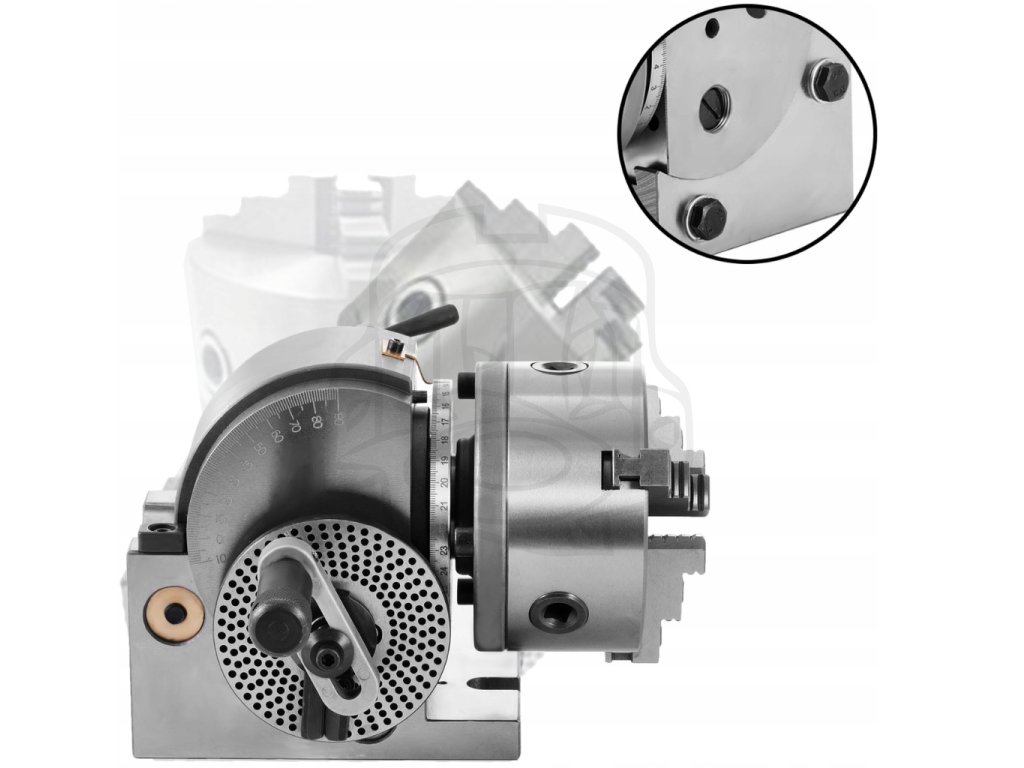

• Rozsah naklápania hlavy: od −10° do +90° – umožňuje horizontálne aj vertikálne použitie vrátane uhlového obrábania

• Kužel vretena: MT2 – kompatibilný s bežne dostupným príslušenstvom, čo zjednodušuje výber hrotov a adaptérov

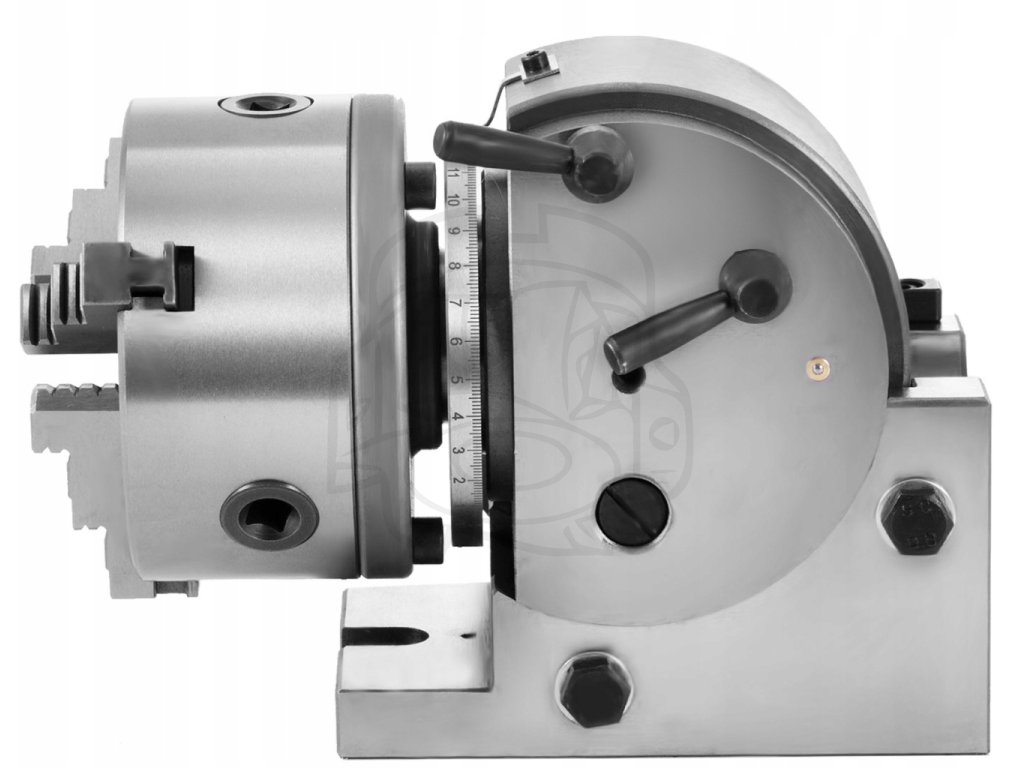

• Indexovanie – priame delenie:
– 2, 3, 4, 6, 8, 12, 24 dielov
– vhodné pre rýchle a jednoduché operácie bez výpočtov

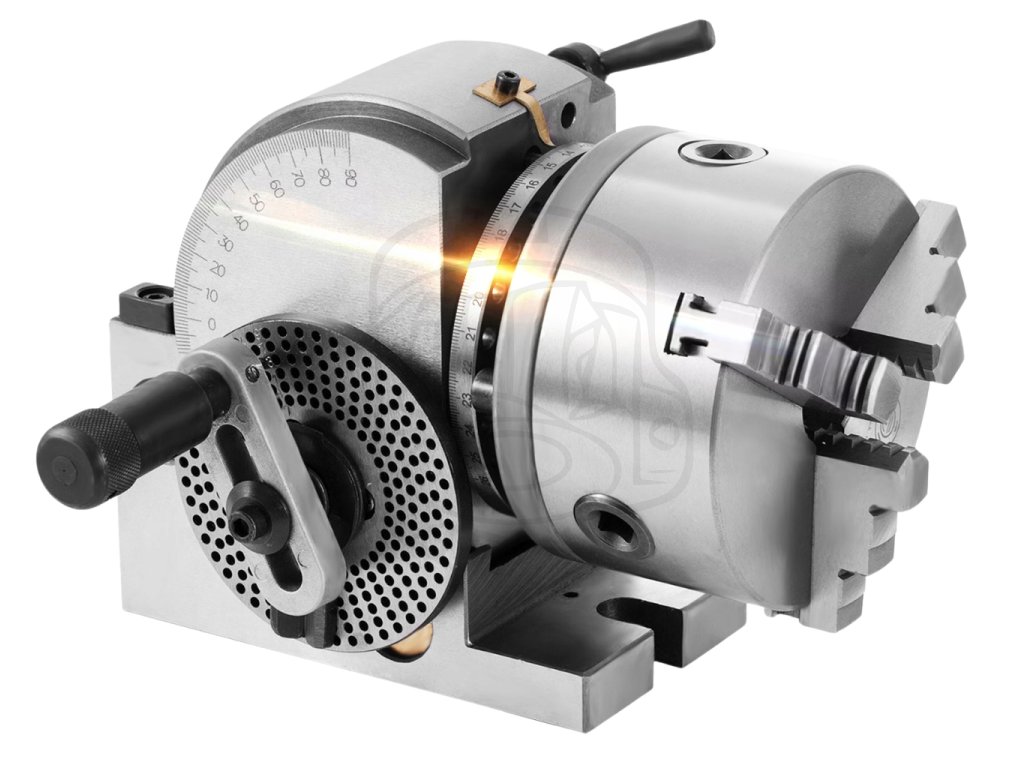

• Indexovanie – nepriame (pomocou deliacich kotúčov):
– rozsah delenia od 2 do 50 dielov
– vybrané kombinácie až do 380 dielov
– umožňuje presné ozubárske a profilové operácie

• Počet deliacich kotúčov: 3 ks – rozširujú rozsah možných delení bez nutnosti ďalšieho príslušenstva

• Skľučovadlo: trojčeľusťové, priemer 125 mm – rýchle a súosé upnutie valcových obrobkov

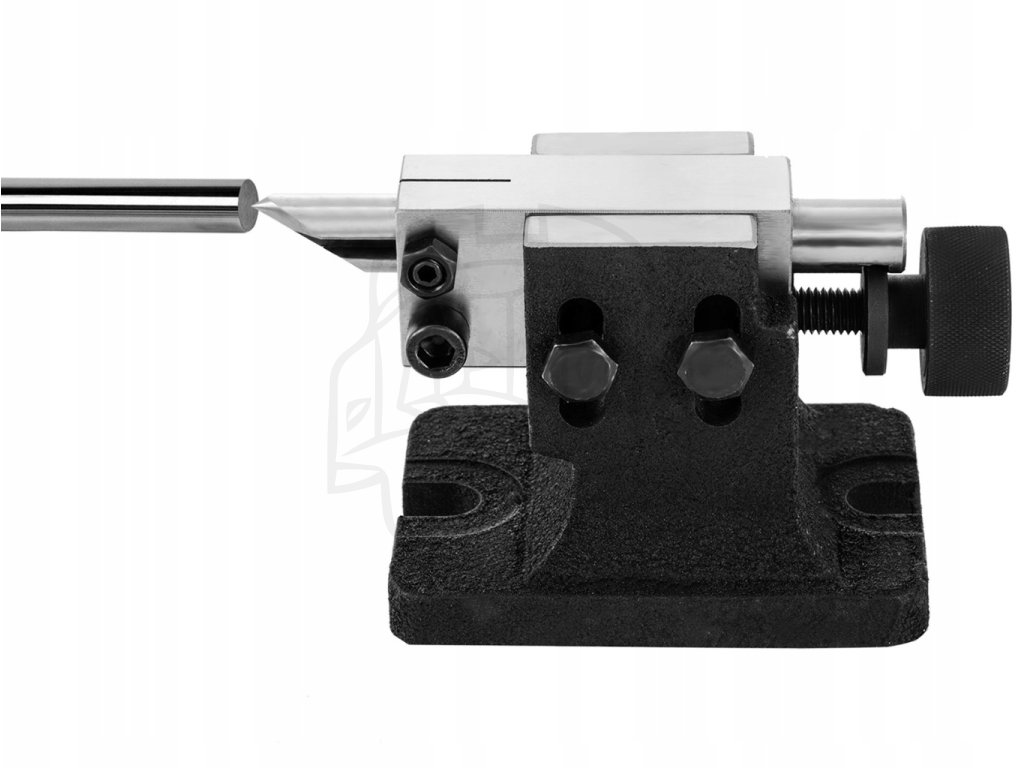

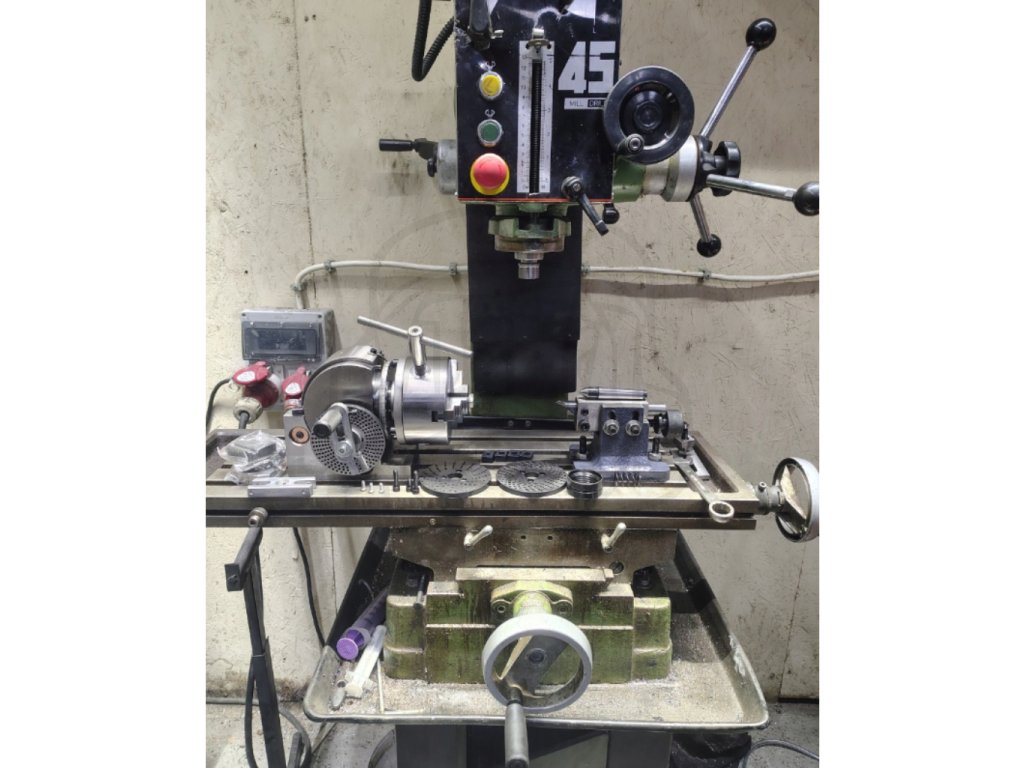

• Koník: kužeľ MT2 – poskytuje dodatočnú oporu pri obrábaní dlhých a štíhlych dielcov

• Materiál telesa: liatina – vysoká tuhosť a hmotnosť prispievajú k stabilite pri prerušovanom reze

• Hmotnosť zariadenia: 23 kg – dostatočná na potlačenie vibrácií pri bežných deliacech operáciách

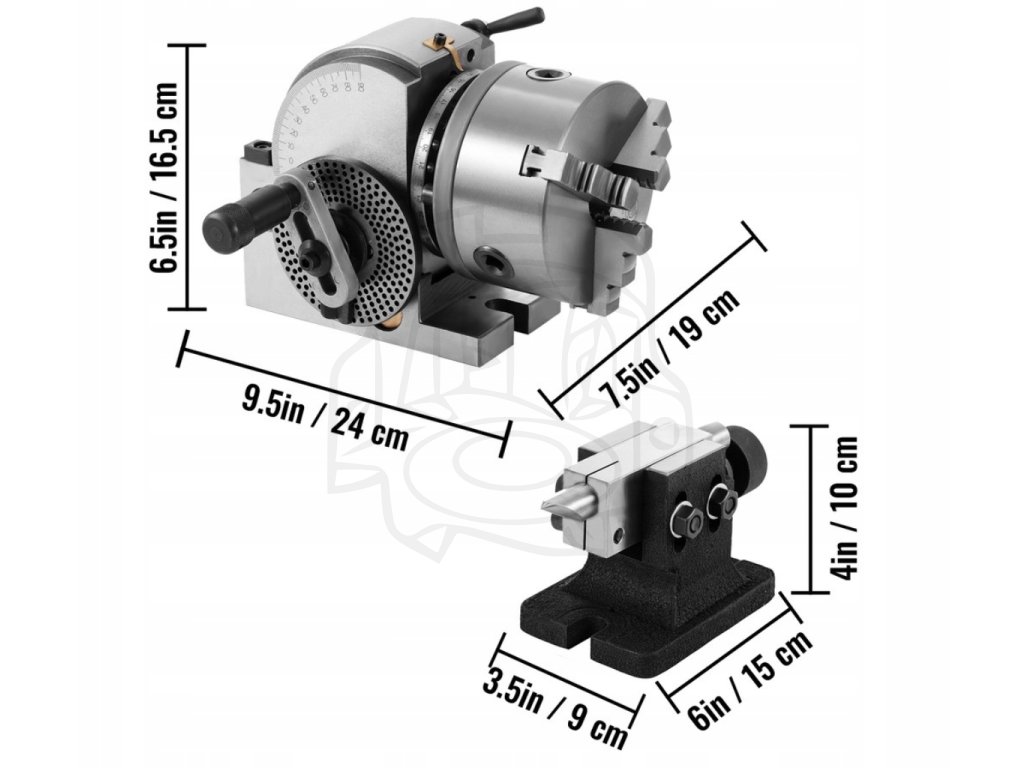

• Rozmery hlavy: 240 × 190 × 165 mm
• Rozmery koníka: 90 × 150 × 100 mm – dôležité pri plánovaní priestoru na stole stroja

• Obsah balenia:

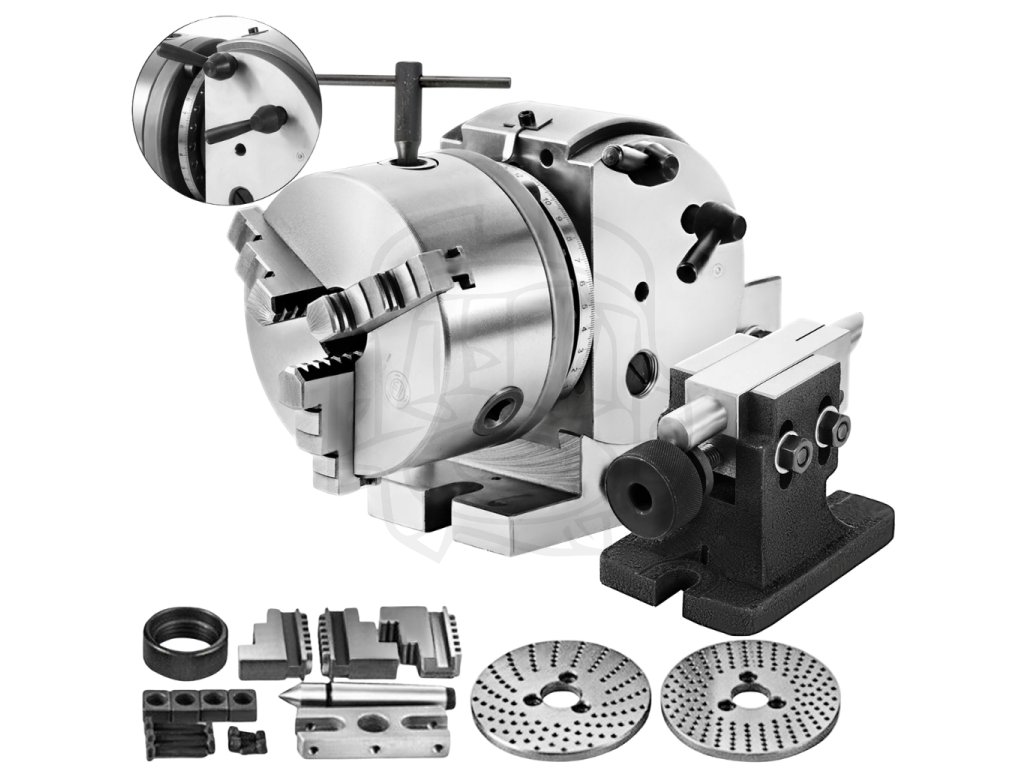

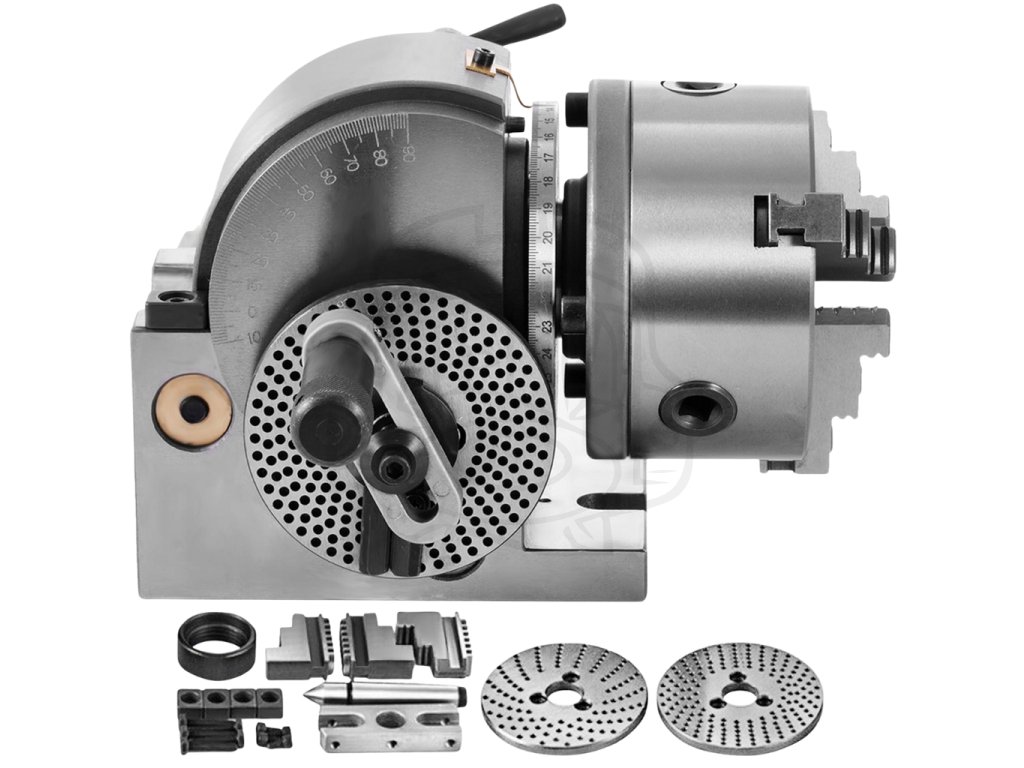

– deliaca hlava

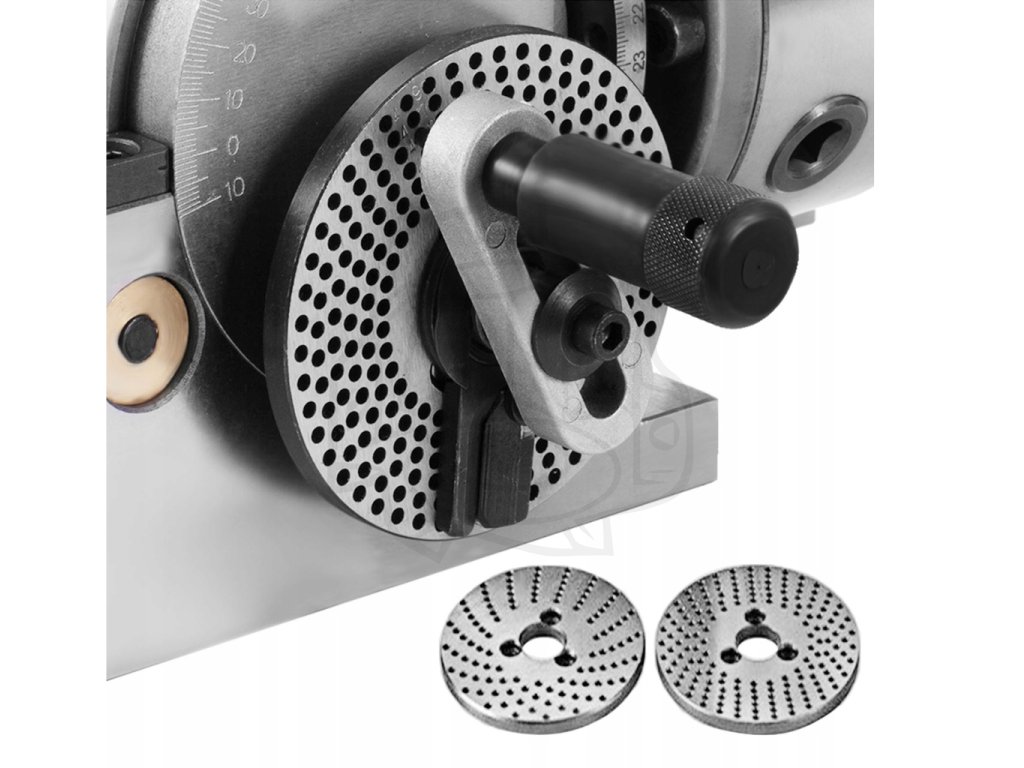

– 3 deliace kotúče
– koník
– trojčeľusťové skľučovadlo Ø125 mm

V praxi to znamená, že ide o kompletnú zostavu pripravenú na okamžité použitie bez nutnosti ďalších nákupov.

Charakter produktu / konštrukčné zaradenie

Táto deliaca hlava patrí do kategórie polouniverzálnych deliacich hláv. Je určená na presné, ale manuálne indexovanie a nenahrádza CNC rotačnú os, ani plne univerzálnu deličku s diferenciálnym delením.

Výhody produktu

✔ Pevná liatinová konštrukcia
✔ Možnosť horizontálneho aj vertikálneho použitia
✔ Kombinácia priameho a nepriameho delenia
✔ Dodávaný koník pre podporu dlhých obrobkov
✔ Bežný kužeľ MT2 pre jednoduchú kompatibilitu

Kedy po tomto produkte siahnuť

Po tomto type deliacej hlavy je vhodné siahnuť pri výrobe ozubených kolies, drážok, profilov, roztečových otvorov a iných prvkov vyžadujúcich presné rozdelenie kruhu v kusovej alebo menšej sériovej výrobe.

Ako je riešená konštrukcia v praxi

Vreteno je uložené v masívnom liatinovom telese a indexovanie je riešené mechanicky pomocou deliaceho mechanizmu. Naklápateľná hlava umožňuje prispôsobiť polohu obrábania bez zložitého prestavovania stroja.

Pri bežnej dielenskej práci to znamená stabilné držanie polohy aj pri prerušovanom reze.

Správanie pri reálnom použití

Vďaka hmotnosti a tuhosti konštrukcie je správanie hlavy pokojné, bez výrazných vibrácií. Pri použití koníka sa výrazne znižuje priehyb obrobku, čo sa pozitívne prejaví na presnosti delenia.

Rozsah použitia a limity riešenia

Deliaca hlava je optimalizovaná na manuálne presné delenie. Pri potrebe plynulej rotácie počas obrábania alebo pri vyšších nárokoch na automatizáciu je potrebné uvažovať o rotačnej osi alebo CNC deličke.

Mikro-rozhodovací rámec

Ak Vaša výroba vyžaduje časté zmeny deliacich pomerov počas jednej operácie alebo automatické riadenie pohybu, manuálna deliaca hlava už nebude optimálnym riešením.

Kompatibilita ako praktická výhoda

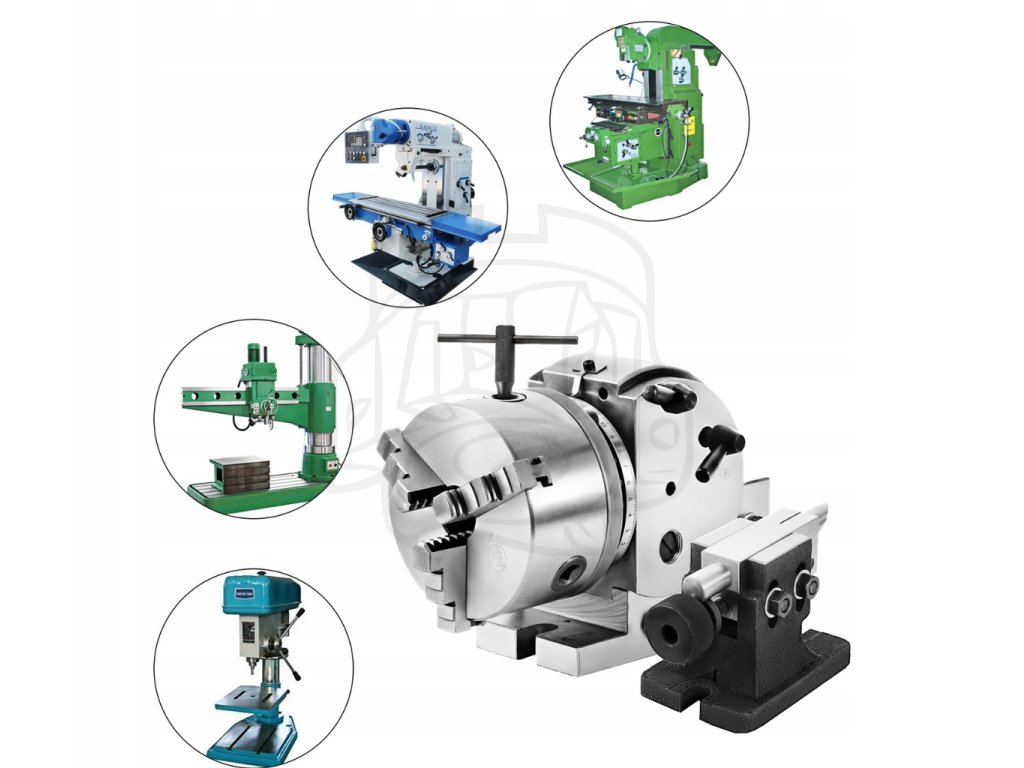

Kužel MT2, štandardné skľučovadlo a klasické upínanie umožňujú použitie na väčšine bežných frézok a dielenských strojov bez špeciálnych adaptérov.

Prečo je to rozumná voľba

Ide o vyvážený kompromis medzi presnosťou, flexibilitou a jednoduchosťou, vhodný pre dielne, kde sa deliace operácie vykonávajú pravidelne, ale nie v nepretržitej sérii.

Odborné stanovisko KOVOTEC

Deliacu hlavu BS-0 odporúčame pre dielne a nástrojárne, ktoré potrebujú spoľahlivé manuálne delenie s možnosťou uhlového nastavenia, bez investície do CNC riešení.

FAQ

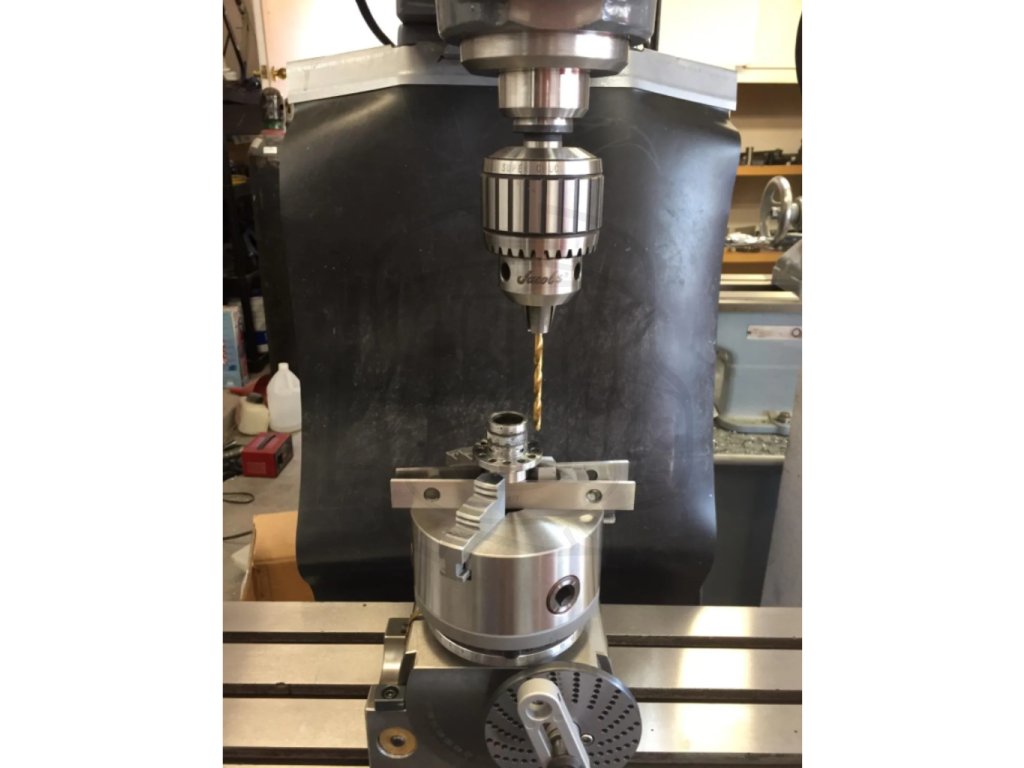

1. Je možné deliacu hlavu použiť vo vertikálnej polohe?
Áno, hlava je konštrukčne prispôsobená aj na vertikálne použitie.

2. Aký je význam priameho delenia?
Umožňuje rýchle rozdelenie kruhu bez výpočtov pri bežných počtoch dielov.

3. Je koník súčasťou balenia?
Áno, koník s kužeľom MT2 je súčasťou dodávky.

4. Dá sa použiť na CNC stroji?
Ako pevná deliaca jednotka áno, nie však ako riadená rotačná os.

5. Aký typ obrobkov je najvhodnejší?
Valcové a prizmatické dielce vyžadujúce presné uhlové rozdelenie.

Odporúčanie pre výber

Pri výbere odporúčame zohľadniť maximálny priemer obrobku, požadovaný počet delení a potrebu podpory koníkom.
