Odchýlkomer s magnetickým stojanom 0–10 mm

Podrobný popis

Technické informácie – vysvetlené v praxi

• Rozsah merania: 0 – 10 mm
Umožňuje kontrolu väčších geometrických odchýlok aj jemné nastavovanie polohy dielov

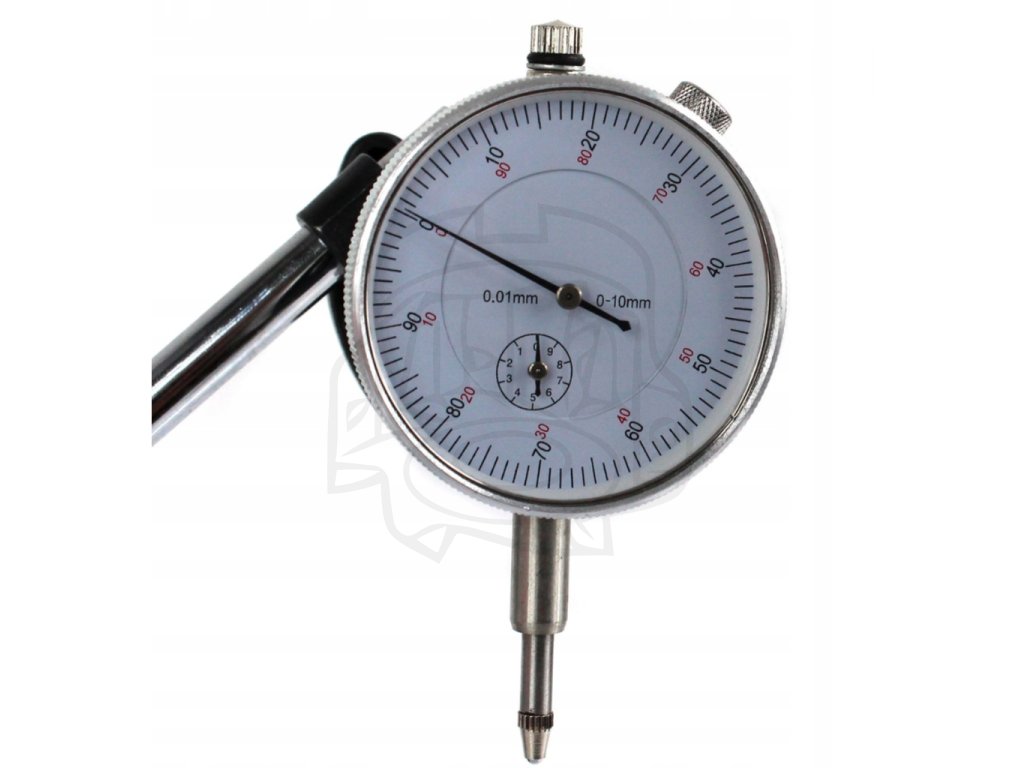

• Rozlíšenie stupnice: 0,01 mm
Zodpovedá bežnému dielenskému štandardu pre nastavovanie a kontrolu obrábacích operácií

• Priemer upínacieho tŕňa odchýlkomera: 8 mm
Kompatibilný so štandardnými magnetickými stojanmi a ramenami používanými v strojárskej praxi

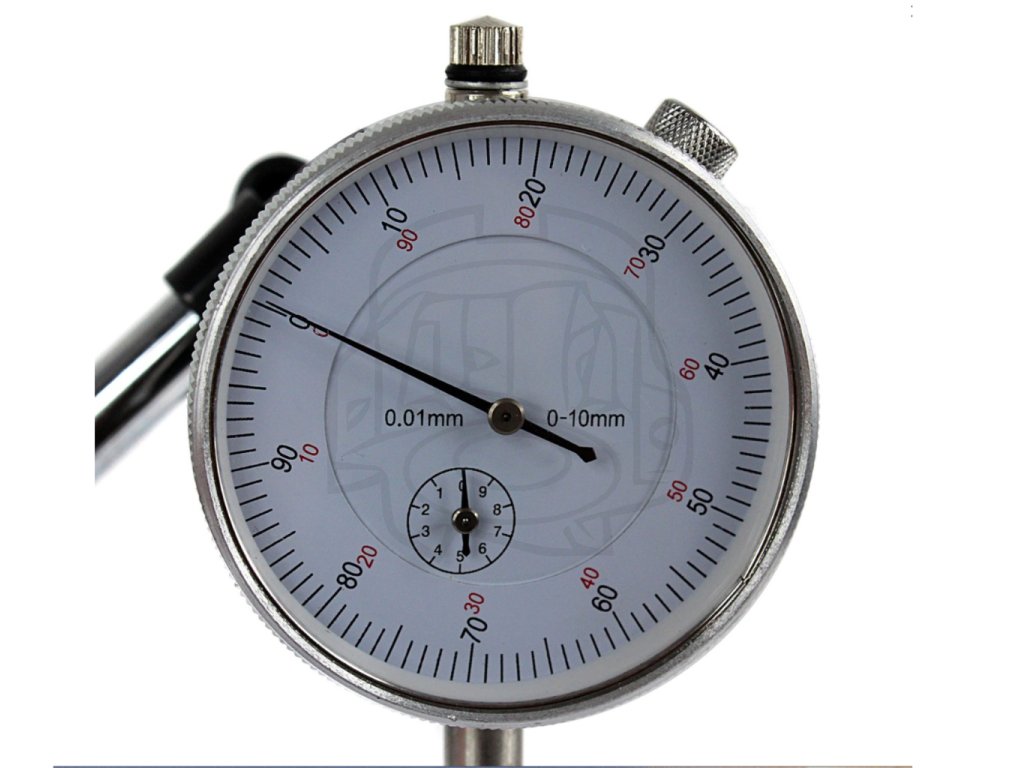

• Priemer ciferníka: 55 mm
Zabezpečuje dobrú čitateľnosť aj pri nastavovaní z väčšej vzdialenosti

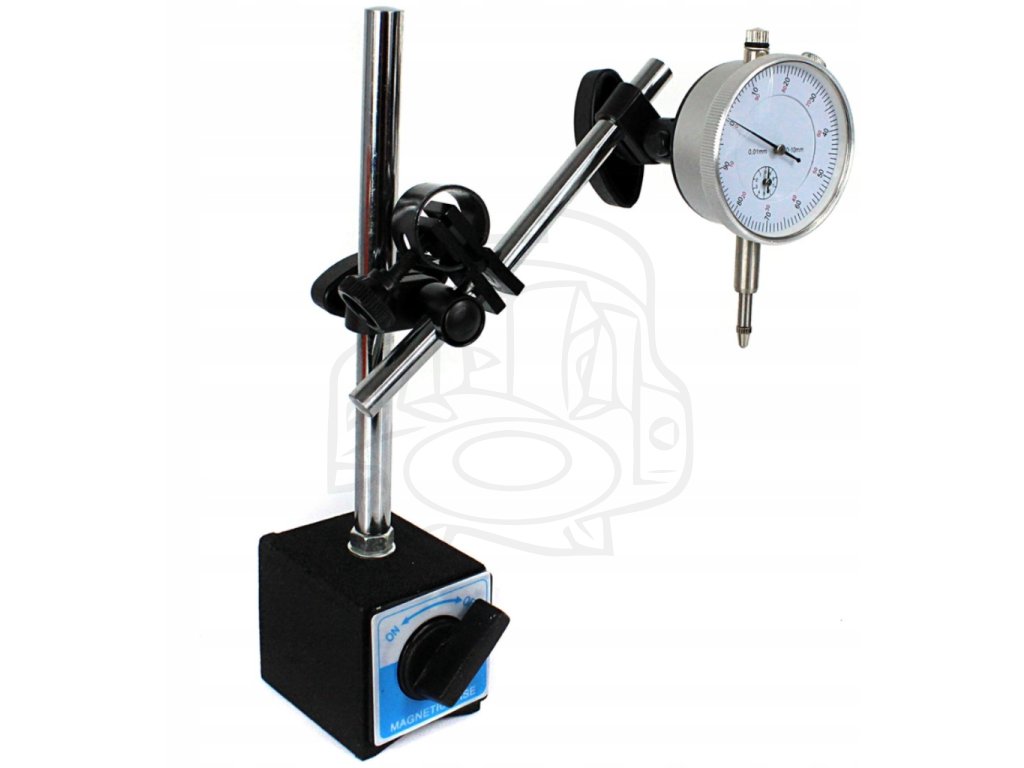

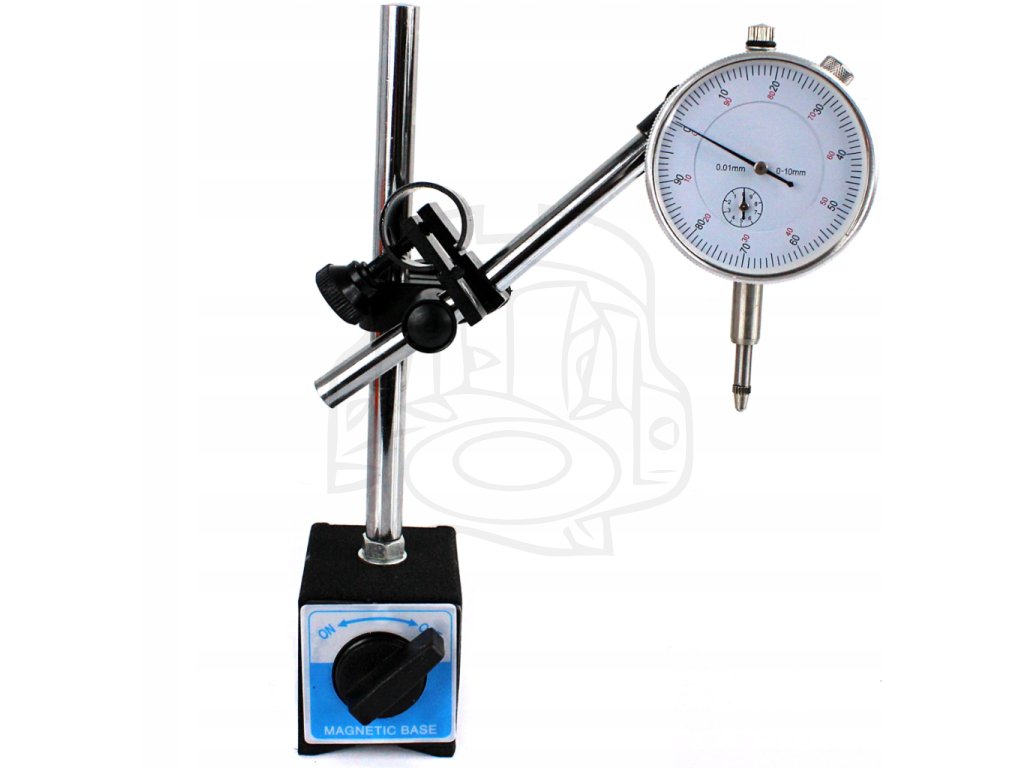

• Magnetický stojan s prepínačom ON / OFF
Umožňuje rýchle upevnenie na oceľové povrchy a presné doladenie polohy pred aktiváciou magnetu

• Nastaviteľné rameno stojana
Slúži na presné priestorové nastavenie meradla bez pnutia a neželaného posunu

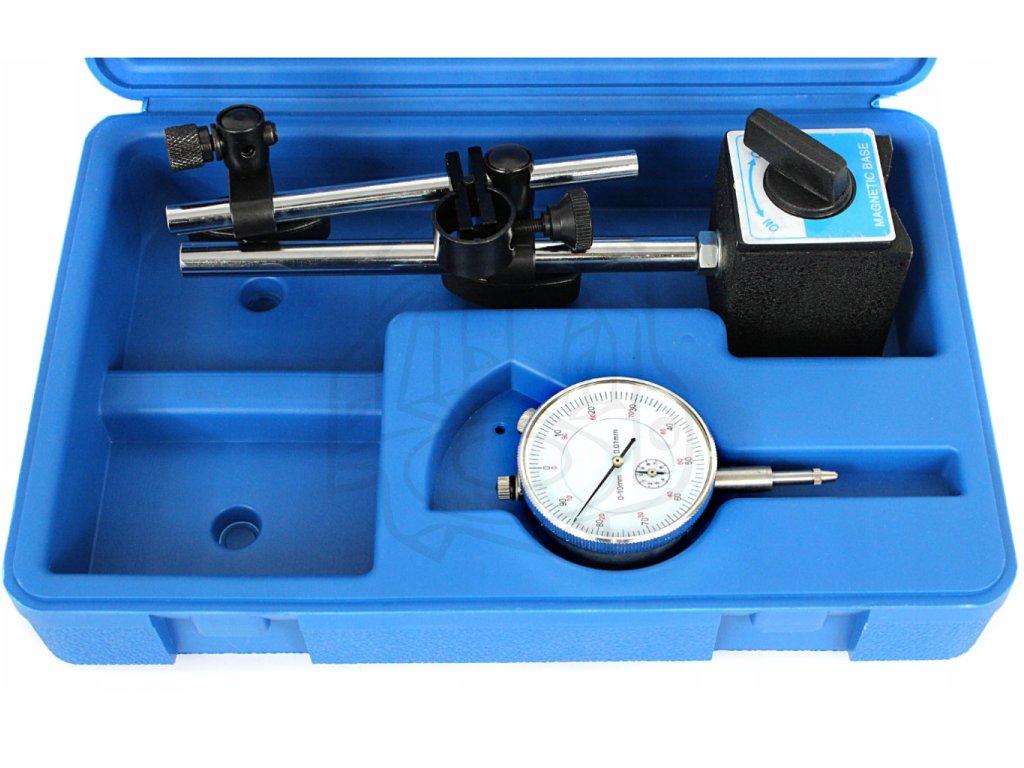

• Ochranný kufrík v balení
Zabezpečuje bezpečné skladovanie a prepravu celej meracej zostavy

Profesionálny štandard / charakter produktu

Táto súprava patrí medzi základné kontrolné vybavenie dielní, údržby a servisných pracovísk. Nie je určená na laboratórne merania, ale na praktickú a spoľahlivú kontrolu geometrie priamo v prevádzke.

Výhody produktu

✔ kompletná meracia zostava pripravená na okamžité použitie
✔ stabilné uchytenie vďaka magnetickej základni
✔ dostatočný rozsah pre nastavovanie aj kontrolu
✔ čitateľná stupnica a jednoduchá manipulácia
✔ praktické uloženie v kufríku

Kedy po tomto produkte siahnuť

Pri nastavovaní obrobkov na sústruhu alebo frézke, kontrole hádzania kotúčov, hriadeľov, prírub alebo pri overovaní vzájomnej polohy dielov v zostavách.

Konštrukcia a technická logika v praxi

Odchýlkomer pracuje na princípe lineárneho posuvu meracieho hrotu, ktorý je prenášaný na ručičkový mechanizmus. Magnetický stojan umožňuje umiestnenie meradla priamo na stroj bez zásahu do jeho konštrukcie.

Stabilita a správanie pri použití

Výsledná presnosť je daná nielen samotným odchýlkomerom, ale aj tuhosťou stojana, kvalitou magnetického uchytenia a správnym nastavením ramena. Pri správnom použití poskytuje zostava opakovateľné výsledky.

Rozsah použitia a konštrukčný rámec

Súprava je optimalizovaná pre statické kontrolné a nastavovacie operácie. Nenahrádza meranie počas obrábania ani špecializované páčkové odchýlkomery pre veľmi malé odchýlky.

Mikro-rozhodovací rámec

Ak je potrebné merať odchýlky menšie než 0,01 mm alebo pracovať v stiesnenom priestore, je vhodnejšie zvoliť páčkový odchýlkomer.

Kompatibilita vysvetlená ako výhoda

Vďaka štandardnému priemeru tŕňa a magnetickej základni je súprava použiteľná na väčšine obrábacích strojov bez dodatočných adaptérov.

Prečo je tento produkt rozumná voľba

Ide o univerzálnu meraciu zostavu, ktorá pokrýva väčšinu bežných kontrolných úloh v dielni bez potreby ďalších komponentov alebo úprav.

Odborné stanovisko KOVOTEC

Túto súpravu odporúčame ako základné meracie vybavenie pre dielne a servis, kde je dôležitá rýchla a presná kontrola geometrie bez zložitej prípravy.

FAQ

1. Je magnet vhodný na upevnenie na obrábací stroj?
Áno, magnetická základňa je určená na oceľové povrchy strojov.

2. Dá sa odchýlkomer použiť aj samostatne?
Áno, je možné ho použiť v inom stojane s priemerom upnutia 8 mm.

3. Je súprava vhodná na kontrolu hádzania?
Áno, ide o jedno z jej typických použití.

4. Je súčasťou balenia kufrík?
Áno, súprava je dodávaná v ochrannom kufríku.

5. Vyžaduje odchýlkomer kalibráciu?
Pri presnej práci sa odporúča pravidelná kontrola nulovej polohy.

Odporúčanie pre výber

Pre bežné nastavovanie a kontrolu geometrie je táto súprava praktickou voľbou. Pre jemnejšie a bočné merania odporúčame páčkový odchýlkomer.
