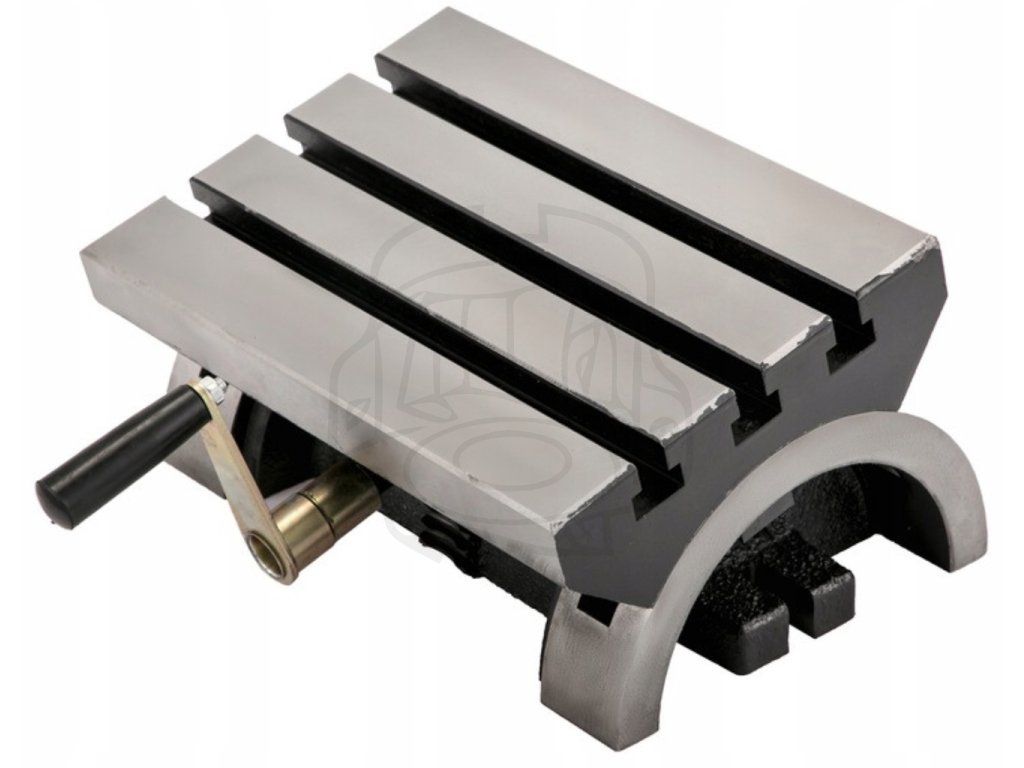

Naklápací frézovací stôl - 254×178 mm, nastaviteľný 0–40° (obojstranne)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Pracovná plocha 254 × 178 mm (10 × 7 palcov) – rozmer poskytuje citeľne väčšiu oporu pre obrobok než menšie uhlové stoly, čo je výhodné pri širších alebo dlhších dielcoch

• Naklápanie v rozsahu 0–40° na obe strany – umožňuje obrábanie pod uhlom bez preklápania obrobku a bez nutnosti meniť jeho základné upnutie

• Teleso a pracovná doska z liatiny – materiálová voľba smeruje k vyššej hmotnosti a tuhosti, čo sa pri bočnom zábere prejaví pokojnejším chodom

• Tri T-drážky so šírkou 12 mm – umožňujú pevné upnutie obrobkov aj prípravkov pomocou bežného dielenského upínacieho príslušenstva

• Jemne brúsený povrch pracovnej plochy – zabezpečuje rovnomerný kontakt s obrobkom a znižuje riziko bodového preťaženia pri upnutí

• Skosené hrany pracovnej plochy – znižujú riziko poškodenia obrobku aj obsluhy pri manipulácii

• Nastavenie uhla pomocou mechanickej kľuky – umožňuje plynulé a kontrolované nastavenie sklonu bez skokových zmien

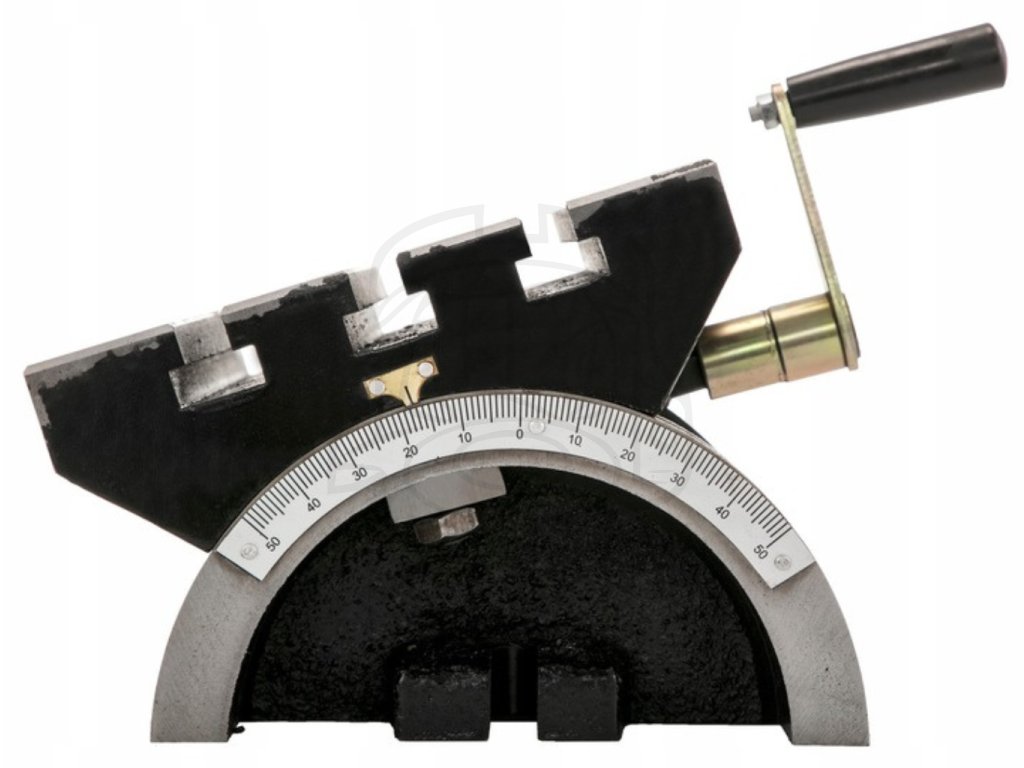

• Integrovaná uhlová stupnica – slúži na opakovateľné nastavenie uhla; v praxi ide o orientačný prvok, nie o presné meranie

• Mechanické zaistenie uhla skrutkami na oboch stranách – po nastavení je poloha stabilná aj pri dlhšom obrábaní

• Spodná dosadacia plocha jemne brúsená – zlepšuje kontakt so stolom stroja a prispieva k stabilite celej zostavy

• Celkové rozmery 250 × 180 × 133 mm – dôležité najmä pri montáži na menšie frézky a brúsky

• Hmotnosť 16 kg – hmotnosť, ktorá už aktívne pomáha tlmiť vibrácie pri bočnom zaťažení

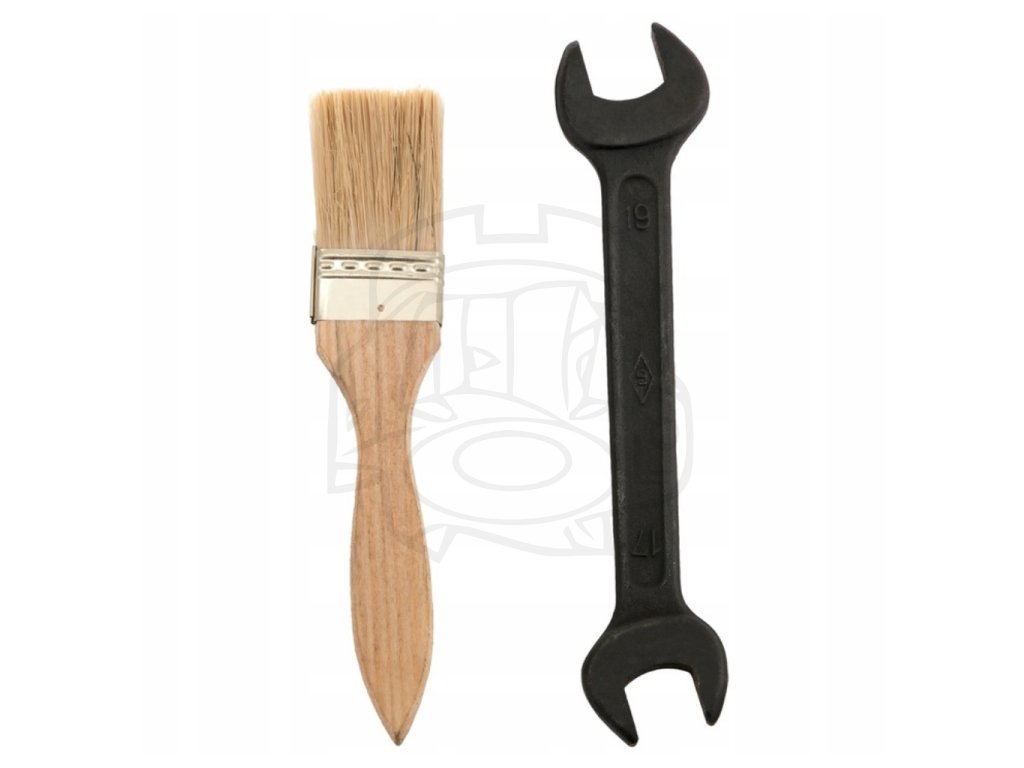

• Obsah balenia:
– naklápací stôl
– ručný kľúč
– čistiaca kefka

Z praktického hľadiska ide o riešenie, ktoré rozširuje možnosti stroja bez zásahov do jeho konštrukcie.

Charakter produktu a jeho miesto v dielni

Tento typ stola patrí medzi manuálne naklápacie pracovné stoly, určené na pevné uhlové nastavenie. Nenahrádza otočné ani CNC riešenia, ale dopĺňa klasický stroj tam, kde je rozhodujúca stabilita a jednoduchosť.

Silné stránky riešenia

✔ Liatinová konštrukcia s vyššou hmotnosťou
✔ Väčšia pracovná plocha pre rozmernejšie dielce
✔ Obojstranné nastavenie uhla bez preupínania
✔ T-drážky 12 mm kompatibilné s bežným upínaním
✔ Jednoduché a spoľahlivé mechanické zaistenie

Kedy má tento stôl zmysel použiť

V prípadoch, keď je potrebné opakovane obrábať pod uhlom, no zároveň nie je dôvod investovať do otočných alebo riadených stolov. Typicky pri kusovej výrobe, opravárenských prácach alebo pri výrobe jednoduchých prípravkov.

Konštrukčné riešenie v reálnej práci

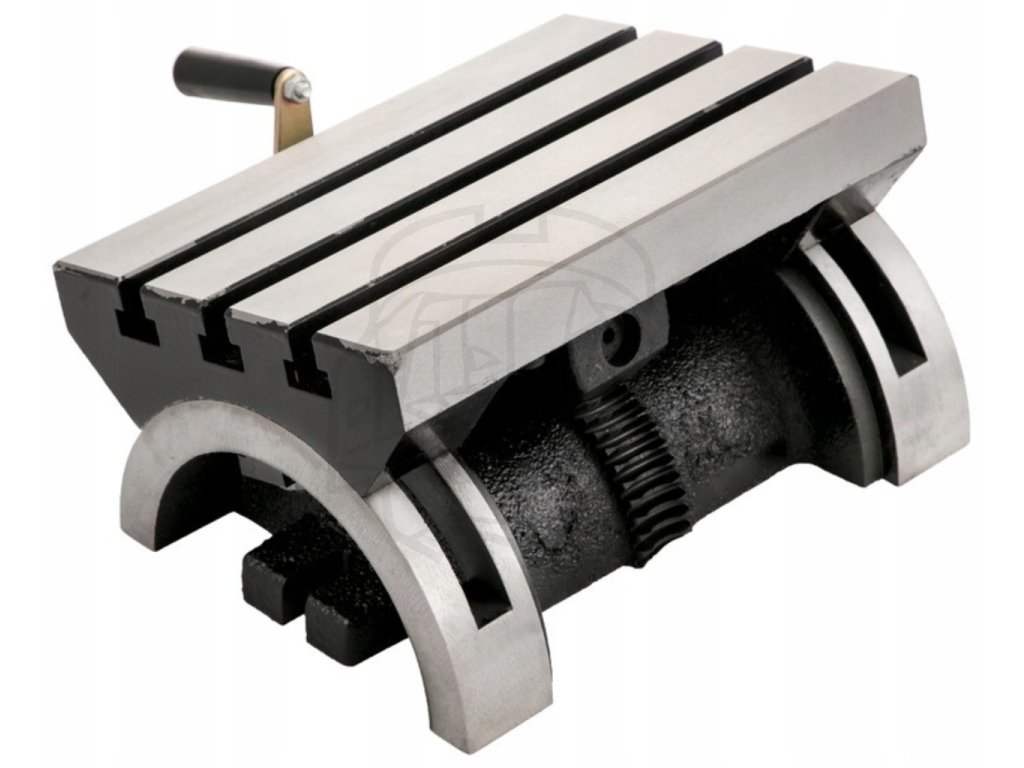

Naklápanie je riešené priamo v tele stola bez medzičlánkov, čo znižuje počet miest, kde by mohlo dôjsť k nežiaducemu pohybu. Po zaistení skrutkami zostáva uhol nemenný aj pri prerušovanom reze.

Správanie pri zaťažení

Pri správnom upnutí sa stôl správa pokojne aj pri bočnom zábere. Väčšia hmotnosť v porovnaní s menšími uhlovými stolmi je v tomto prípade jasnou výhodou.

Rozsah použitia a prirodzené hranice

Stôl je určený na ľahké až stredne náročné uhlové operácie. Pri požiadavke na plynulé natáčanie počas obrábania alebo pri výrazne vyšších rezných silách už vstupujú do hry otočné a CNC systémy.

Mikro-rozhodovací rámec

Ak potrebujete uhol meniť počas samotného obrábania alebo vyžadujete synchronizáciu pohybu, manuálne riešenie nebude vhodnou voľbou.

Kompatibilita ako praktický prínos

Rozmery a vyhotovenie umožňujú montáž na bežné frézky a brúsky bez nutnosti úprav alebo špeciálnych adaptérov, čo šetrí čas aj náklady.

Prečo ide o rozumnú voľbu

Stôl ponúka dobrú rovnováhu medzi veľkosťou pracovnej plochy, stabilitou a jednoduchosťou obsluhy pre dielne, ktoré potrebujú spoľahlivé uhlové nastavenie bez zbytočnej zložitosti.

Odborné stanovisko KOVOTEC

Naklápací frézovací stôl 254 × 178 mm považujeme za vhodné riešenie pre dielne, kde sa uhlové operácie vykonávajú pravidelne, no manuálny spôsob nastavenia je z hľadiska presnosti a efektivity postačujúci.

FAQ

1. Je stôl vhodný aj na brúsenie?
Áno, pri primeranom zaťažení a správnom upnutí obrobku.

2. Dá sa uhol po nastavení spoľahlivo zafixovať?
Áno, mechanické zaistenie je riešené skrutkami na oboch stranách.

3. Aké upínanie je možné použiť?
Bežné upínacie prvky pre 12 mm T-drážky.

4. Slúži stupnica ako presné meradlo?
Nie, ide o orientačný prvok pre opakovateľné nastavenie.

5. Je príslušenstvo súčasťou balenia?
Áno, súčasťou je ručný kľúč a čistiaca kefka.

Odporúčanie pre výber

Pri výbere zohľadnite veľkosť obrobkov, požadovaný rozsah uhlov a charakter rezných síl, ktoré budú na stôl pôsobiť.
