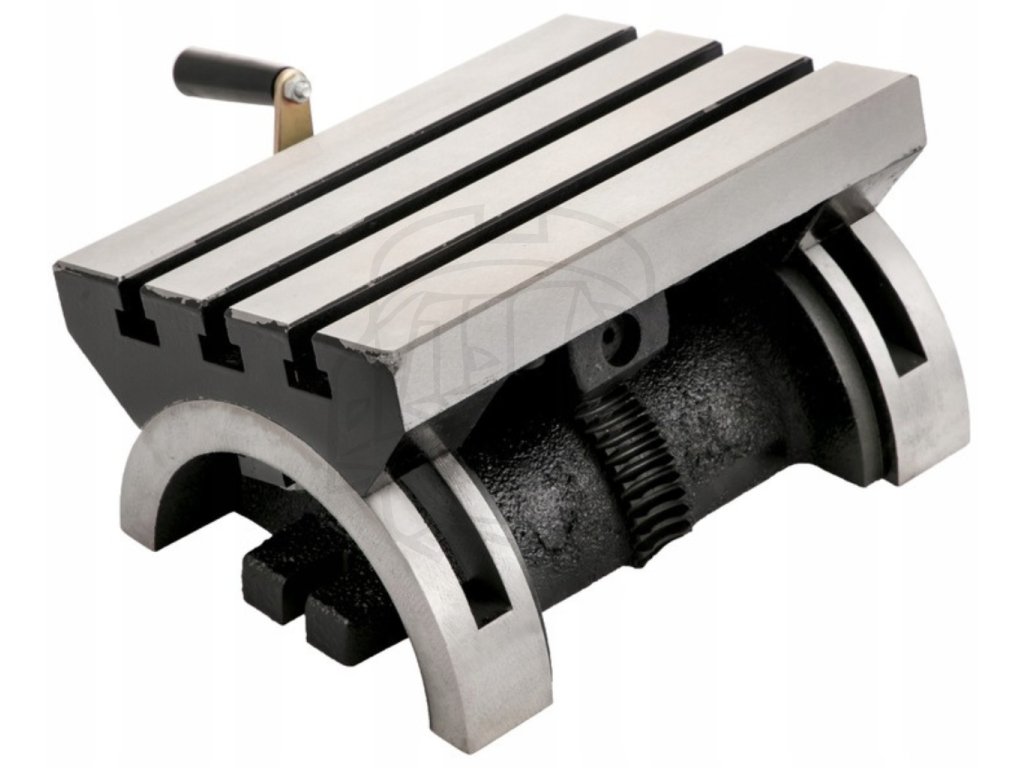

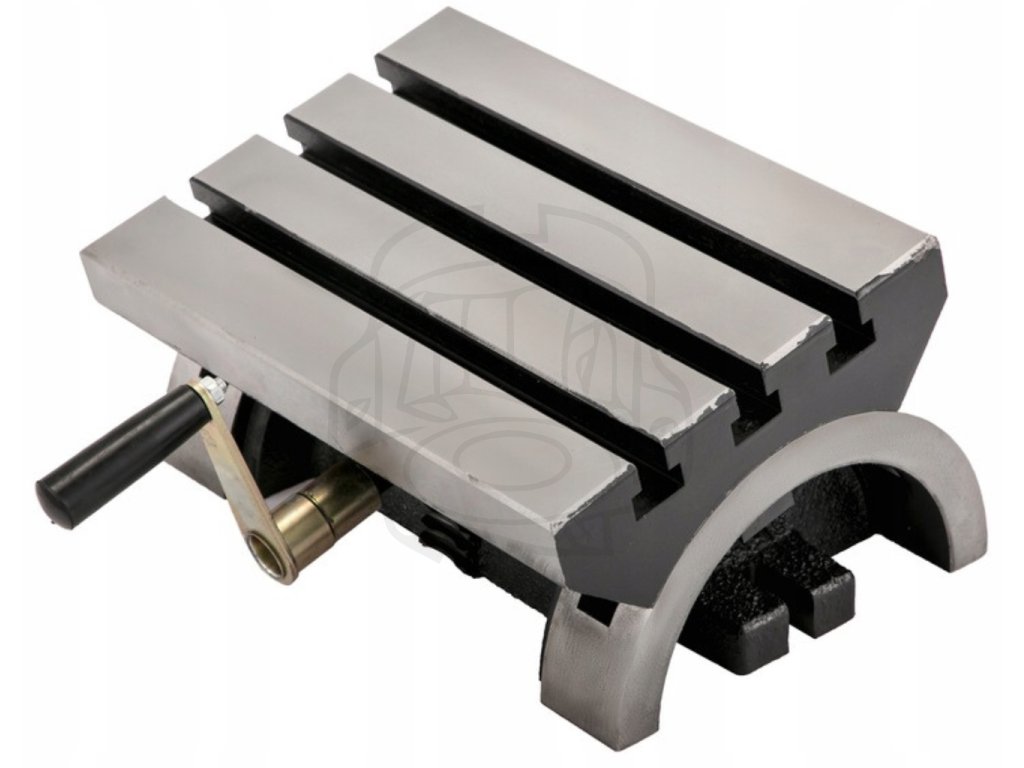

Naklápací frézovací stôl - 178×125 mm, nastaviteľný 0–45° (obojstranne)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Rozmer pracovnej plochy: 178 × 125 mm (7 × 5 palcov) – veľkosť vhodná pre menšie a stredne veľké dielce, kde je rozhodujúca presnosť nastavenia, nie plošná kapacita

• Rozsah nakláňania: 0–45° na obe strany – umožňuje obrábanie pod uhlom bez nutnosti preupínať obrobok alebo meniť jeho základnú orientáciu

• Materiál: liatina – vyššia hmotnosť a tuhosť konštrukcie pomáhajú tlmiť vibrácie pri bočnom zaťažení, čo sa v praxi prejaví rovnomernejším rezom

• Počet T-drážok: 3 ks
• Šírka T-drážok: 10 mm – kompatibilné so štandardným upínacím príslušenstvom používaným na stolových frézkach a brúskach

• Povrchová úprava pracovnej plochy: jemne brúsená – zlepšuje dosadnutie obrobku aj upínacích prvkov a znižuje riziko mikropohybu počas obrábania

• Hrany: skosené – praktický detail, ktorý znižuje riziko poškodenia obrobku aj obsluhy pri manipulácii

• Zaistenie uhla: mechanické skrutkové upnutie na oboch stranách – po nastavení je možné uhol pevne uzamknúť bez potreby ďalších prípravkov

• Celkové rozmery: 178 × 125 × 89 mm – kompaktné vyhotovenie vhodné aj pre menšie pracovné stoly

• Hmotnosť: 7 kg – dostatočná na stabilnú prácu, zároveň zvládnuteľná pri ručnej manipulácii

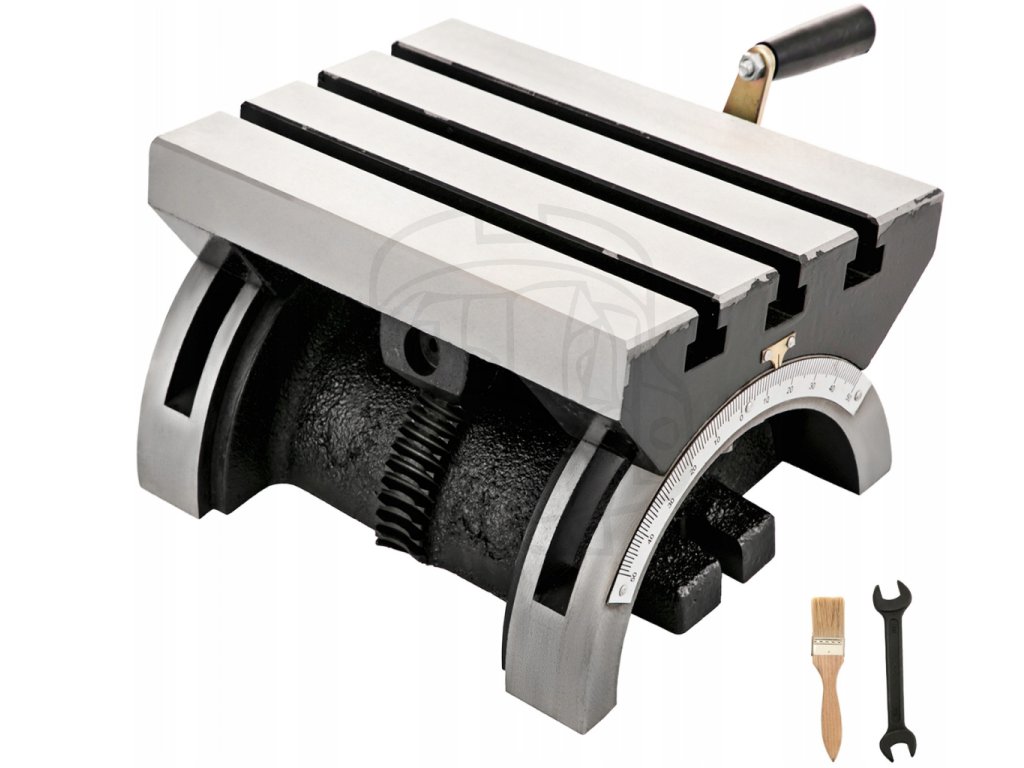

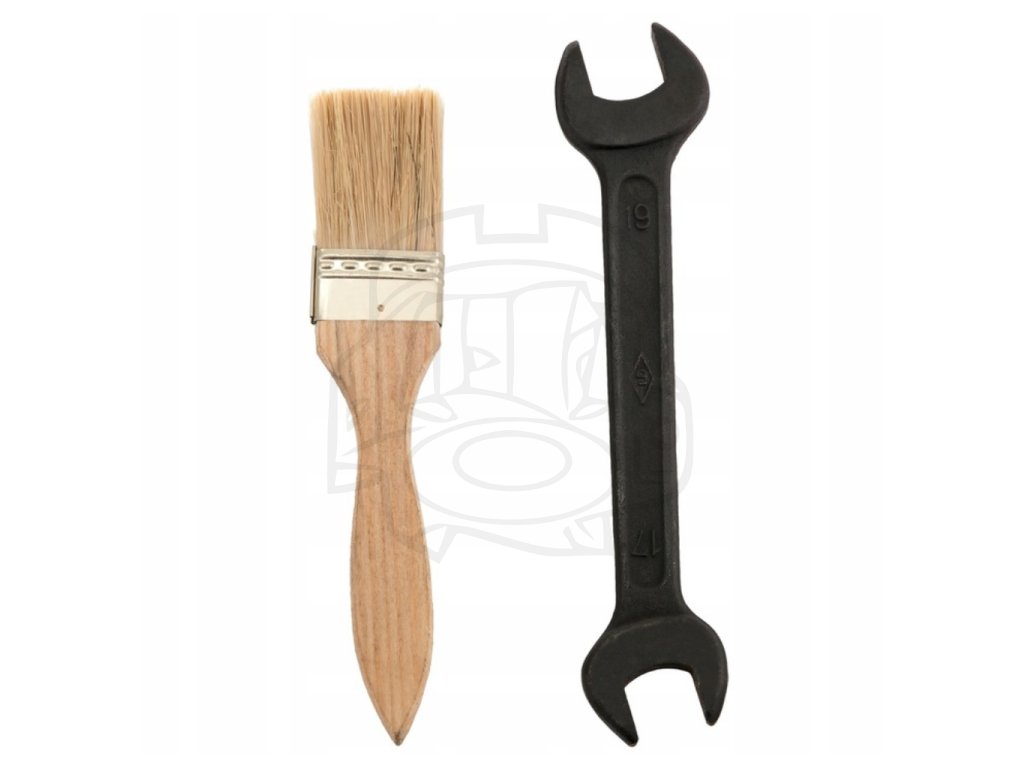

• Obsah balenia: naklápací stôl, ručný kľúč, čistiaca kefka – základné príslušenstvo pre montáž a bežnú údržbu

V praxi to znamená, že ide o riešenie, ktoré umožní uhlové obrábanie bez zásahu do konštrukcie samotného stroja.

Charakter produktu / konštrukčné zaradenie

Tento naklápací stôl patrí do kategórie pomocných uhlových pracovných stolov. Nie je náhradou plnohodnotného otočno-naklápacieho stola, ale účelovým riešením pre situácie, kde je potrebné presné a opakovateľné nastavenie uhla v obmedzenom rozsahu.

Výhody produktu

✔ Liatinová konštrukcia s dobrou tuhosťou
✔ Presne obrábaná pracovná plocha
✔ Obojstranné nakláňanie bez zložitej prestavby
✔ Štandardný rozmer T-drážok pre bežné upínanie
✔ Jednoduché a spoľahlivé mechanické zaistenie uhla

Kedy po tomto produkte siahnuť

Po tomto type stola má zmysel siahnuť vtedy, keď potrebujete frézovať alebo brúsiť dielce pod presne definovaným uhlom a nechcete riešiť zložité prípravky ani prestavbu stroja. Typicky pri kusovej alebo menšej sériovej výrobe, kde sa uhol nemení často, ale musí byť stabilný.

Ako je riešená konštrukcia v praxi

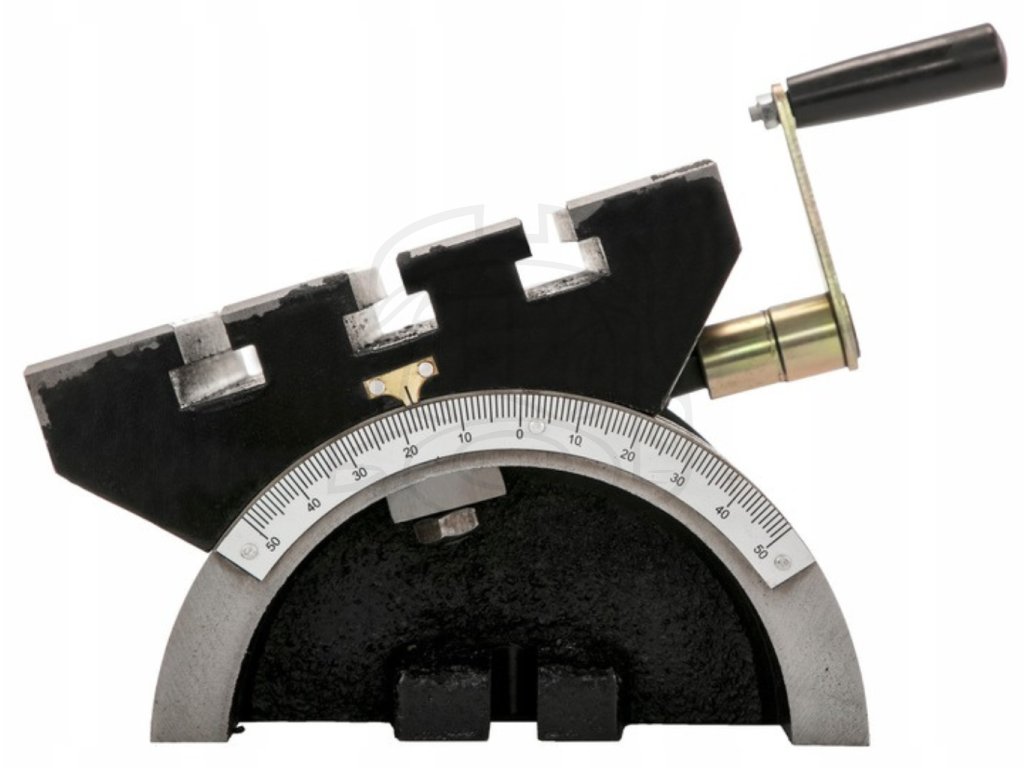

Naklápanie je riešené mechanicky pomocou kľuky a stupnice. Pracovná doska je uložená v masívnom liatinovom telese a po nastavení uhla sa celý systém zaistí skrutkami, čím sa eliminuje samovoľná zmena polohy pri zaťažení.

Pri bežnej dielenskej práci to znamená, že nastavený uhol zostáva stabilný aj pri dlhšom obrábaní.

Správanie pri reálnom použití

Vďaka hmotnosti a liatinovej základni sa stôl správa stabilne aj pri bočnom zábere. Jemne brúsený povrch pomáha rovnomerne rozložiť upínaciu silu, čo je dôležité najmä pri menších a tenších dielcoch.

Rozsah použitia a limity riešenia

Stôl je konštrukčne optimalizovaný na ľahké až stredne náročné obrábacie operácie. Pri vyšších rezných silách alebo potrebe plynulého natáčania počas obrábania už dávajú zmysel otočno-naklápacie stoly vyššej triedy.

Mikro-rozhodovací rámec

Ak potrebujete často meniť uhol počas jednej operácie alebo pracujete s väčšími obrobkami, je vhodné uvažovať o robustnejšom riešení s vyššou nosnosťou a tuhosťou.

Kompatibilita ako praktická výhoda

Rozmery a T-drážky zodpovedajú bežným stolovým frézkam a brúskam, čo umožňuje použiť existujúce upínacie príslušenstvo bez špeciálnych adaptérov. To skracuje čas prípravy a zvyšuje flexibilitu v dielni.

Prečo je to rozumná voľba

Ide o funkčné a prehľadné riešenie pre presné uhlové nastavenie v situáciách, kde by plnohodnotný otočný stôl bol zbytočne zložitý alebo priestorovo náročný.

Odborné stanovisko KOVOTEC

Naklápací stôl odporúčame ako doplnok k stolovým frézkam a brúskam pre presné uhlové operácie v kusovej a menšej sériovej výrobe, kde je prioritou stabilita a opakovateľnosť nastavenia.

FAQ

1. Je možné stôl použiť aj na brúsenie?
Áno, pri primeranom zaťažení a správnom upnutí obrobku.

2. Dá sa uhol zaistiť proti samovoľnému pohybu?
Áno, po nastavení sa uhol mechanicky uzamkne skrutkami.

3. Aký typ upínania je kompatibilný?
Štandardné upínacie prvky pre 10 mm T-drážky.

4. Je možné stôl použiť na CNC stroji?
Ako pomocné riešenie áno, nie však ako plnohodnotnú CNC os.

5. Je súčasťou balenia príslušenstvo na montáž?
Áno, ručný kľúč aj čistiaca kefka sú súčasťou balenia.

Odporúčanie pre výber

Pri výbere odporúčame zohľadniť veľkosť obrobkov, požadovaný rozsah uhlov a reálne rezné sily, ktoré budú na stôl pôsobiť.
