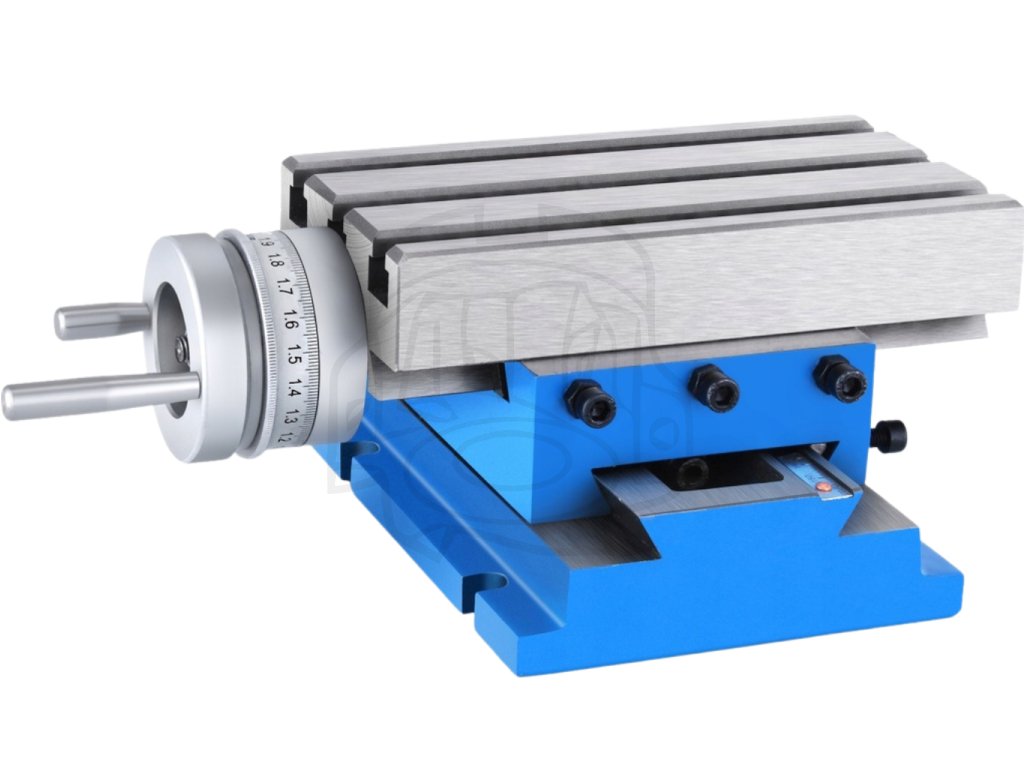

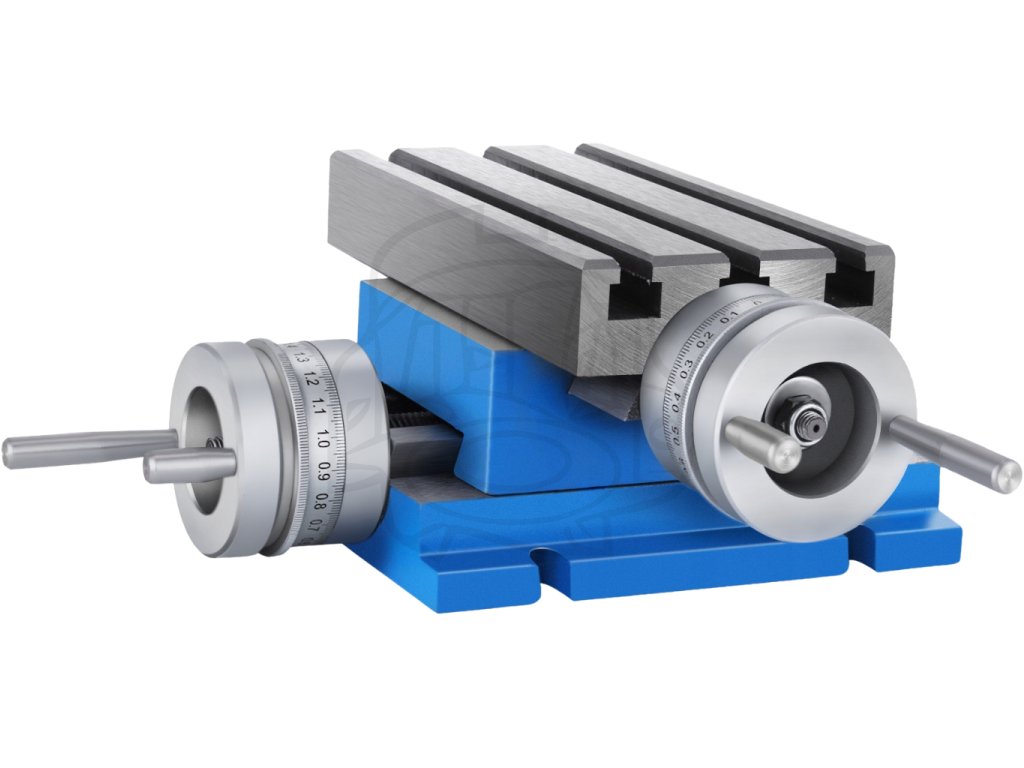

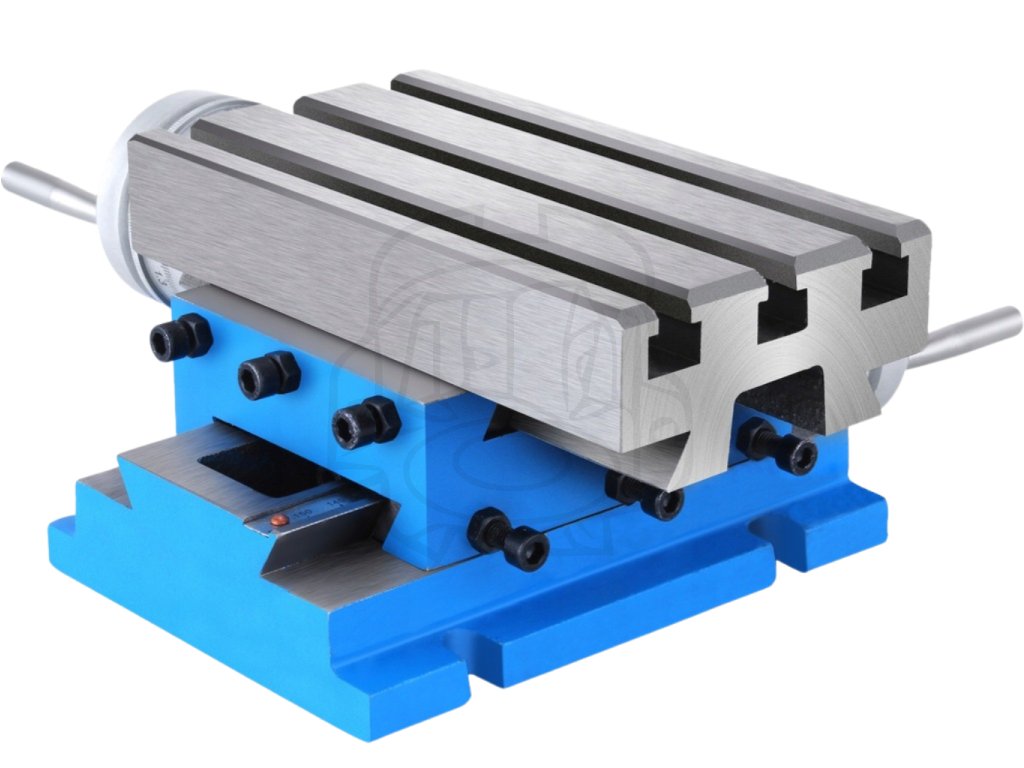

Krížový posuvný pracovný stôl - 185×100 mm (2-osý)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Rozmer pracovnej plochy: 185 × 100 mm – vhodný pre menšie a stredne veľké dielce, kde je prioritou presné nastavenie polohy, nie plošná kapacita

• Počet osí: 2 (pozdĺžna a priečna) – umožňuje presné polohovanie obrobku v oboch smeroch bez nutnosti opätovného upínania

• Rozsah posuvu v osi X: 80 mm – určuje maximálny pozdĺžny pohyb obrobku pri jednej operácii

• Rozsah posuvu v osi Y: 75 mm – priečny posuv umožňuje presné bočné nastavenie pri vŕtaní alebo frézovaní

• Rozlíšenie stupnice: 0,01 mm – umožňuje jemné nastavenie polohy pri presných operáciách; v praxi ide o orientačnú pomôcku, nie merací systém

• Materiál telesa a základne: liatina – vyššia hmotnosť a tuhosť zlepšujú stabilitu a potláčajú vibrácie pri bočnom zaťažení

• Počet T-drážok: 3 ks
• Šírka T-drážok: 10 mm – kompatibilné so štandardnými upínacími prvkami používanými v dielenskej praxi

• Rozstup T-drážok: 33 mm – umožňuje variabilné upnutie obrobkov rôznych tvarov

• Celková výška: 102 mm – dôležité pri plánovaní pracovnej výšky a zdvihu vretena stroja

• Rozmer základne: 170 × 130 mm – stabilná dosadacia plocha na stole stroja

• Maximálna hmotnosť obrobku: 30 kg – hodnota, ktorú je potrebné vnímať v súvislosti s typom operácie a reznými silami

• Hmotnosť stola: 10,1 kg – dostatočná na stabilnú prácu bez nutnosti dodatočného zaťažovania

• Obsah balenia: krížový posuvný stôl – pripravený na okamžité použitie po upevnení na stroj

V praxi to znamená, že stôl umožňuje presné polohovanie obrobku aj na strojoch, ktoré samotný posuv nemajú alebo ho majú len v jednej osi.

Charakter produktu / konštrukčné zaradenie

Tento krížový posuvný stôl patrí do kategórie manuálnych polohovacích stolov. Nie je náhradou frézovacieho stola obrábacieho centra, ale účelovým riešením pre presné operácie na stolových vŕtačkách, menších frézkach a kombinovaných zariadeniach.

Výhody produktu

✔ Liatinová konštrukcia s dobrou tuhosťou
✔ Dvojitý manuálny posuv v osi X a Y
✔ Jemná stupnica pre presnejšie nastavenie polohy
✔ Tri T-drážky pre flexibilné upnutie obrobkov
✔ Kompaktné rozmery vhodné aj pre menšie stroje

Kedy po tomto produkte siahnuť

Po tomto type stola má zmysel siahnuť vtedy, keď potrebujete opakovateľne a kontrolovane posúvať obrobok pri vŕtaní, frézovaní alebo vyvrtávaní, no stroj samotný takúto funkcionalitu neposkytuje.

Ako je riešená konštrukcia v praxi

Posuv je realizovaný pomocou skrutiek s trapézovým závitom, ovládaných ručnými kľukami. Tuhá liatinová základňa spolu s vodiacimi plochami zabezpečuje plynulý pohyb bez citeľného „prepadávania“ pri zmene smeru.

Pri bežnej dielenskej práci to znamená, že nastavená poloha zostáva stabilná aj pri miernom bočnom zaťažení.

Správanie pri reálnom použití

Stôl sa správa stabilne pri ľahkých až stredne náročných operáciách. Jemná stupnica uľahčuje opakovateľné nastavenie, pričom samotná presnosť je vždy daná aj kvalitou stroja a upnutia.

Rozsah použitia a limity riešenia

Konštrukcia je optimalizovaná pre vŕtanie, ľahké frézovanie a presné polohovanie. Pri vyšších rezných silách alebo pri potrebe plynulého posuvu počas obrábania už dávajú zmysel frézovacie stoly vyššej triedy.

Mikro-rozhodovací rámec

Ak Vaše operácie vyžadujú kontinuálny posuv alebo vyššiu tuhosť pri agresívnom frézovaní, je vhodné uvažovať o samostatnom frézovacom stole alebo stroji s integrovaným posuvom.

Kompatibilita ako praktická výhoda

Rozmery základne a T-drážky zodpovedajú bežným stolovým strojom, čo umožňuje použitie štandardného upínacieho príslušenstva bez úprav. To skracuje čas prípravy a zvyšuje flexibilitu v dielni.

Prečo je to rozumná voľba

Ide o praktické riešenie pre dielne, ktoré potrebujú presné manuálne polohovanie bez investície do drahších obrábacích systémov.

Odborné stanovisko KOVOTEC

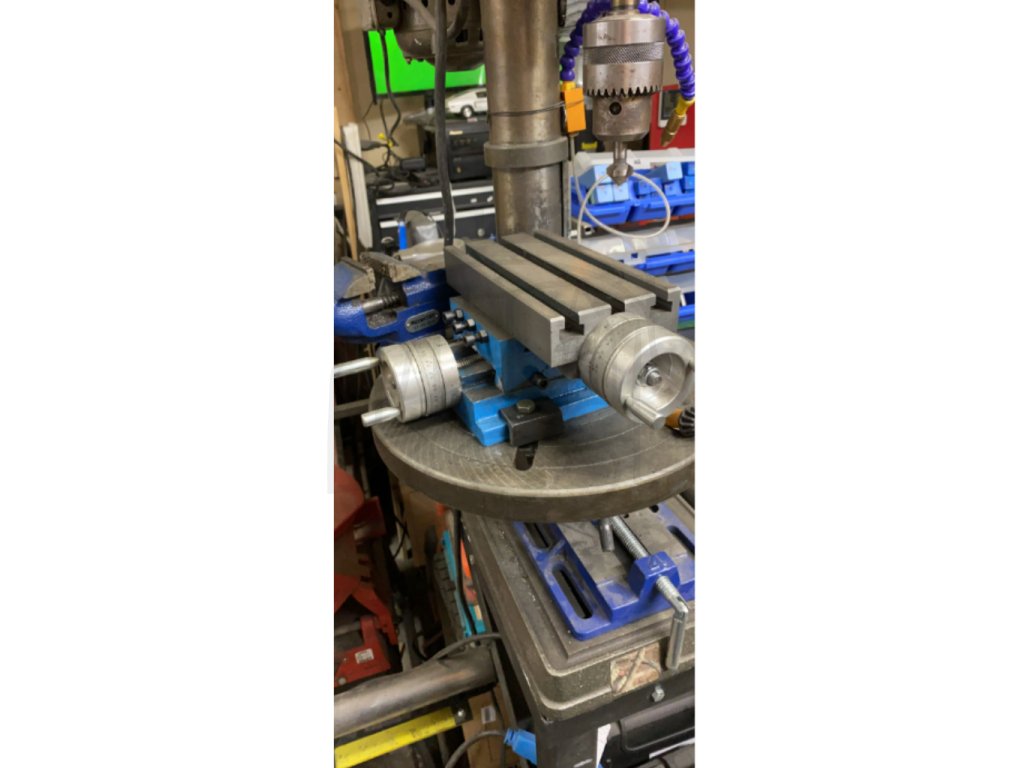

Krížový posuvný pracovný stôl 185 × 100 mm odporúčame ako doplnok k stolovým vŕtačkám a menším frézkam pre presné polohovanie pri kusovej a menšej sériovej výrobe.

FAQ

1. Je možné stôl použiť aj na frézovanie?
Áno, pri ľahkom frézovaní a primeraných rezných silách.

2. Je stupnica určená na presné meranie?
Slúži ako orientačná pomôcka pre opakovateľné nastavenie.

3. Aký typ upínania je kompatibilný?
Bežné upínacie prvky pre 10 mm T-drážky.

4. Je možné stôl použiť na CNC stroji?
Ako pevný polohovací prvok áno, nie ako riadená os.

5. Je súčasťou balenia príslušenstvo?
Dodáva sa samotný stôl, bez ďalšieho príslušenstva.

Odporúčanie pre výber

Pri výbere odporúčame zohľadniť veľkosť obrobkov, požadovaný rozsah posuvu a typ operácií, ktoré plánujete vykonávať.

Technické parametre
