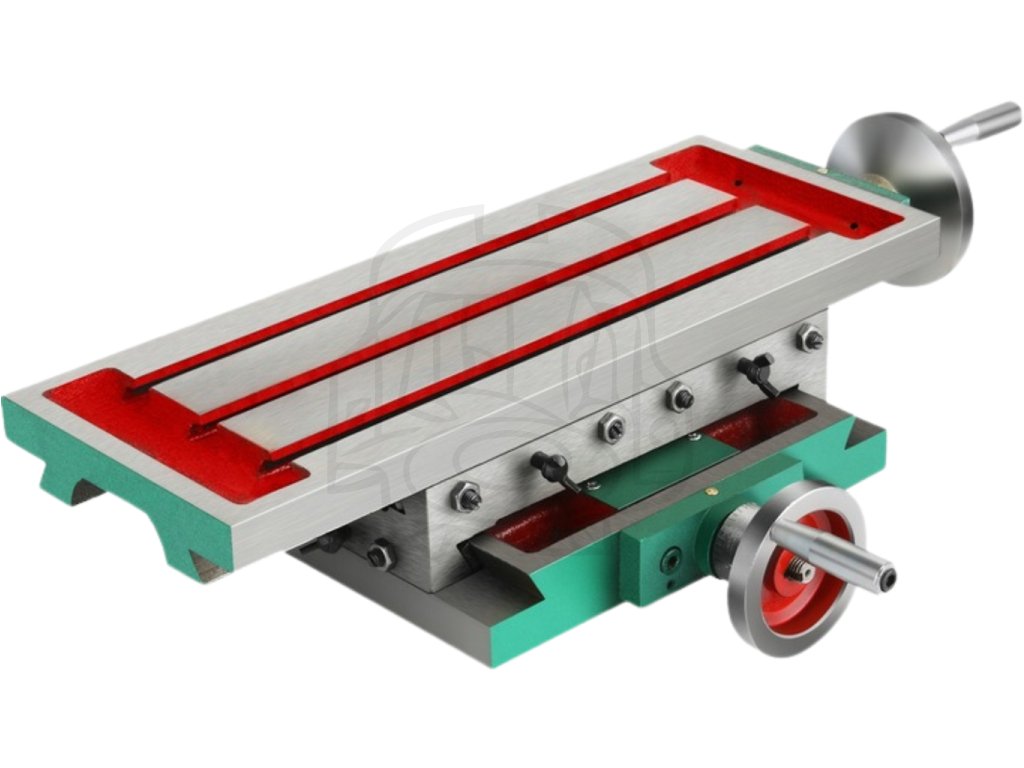

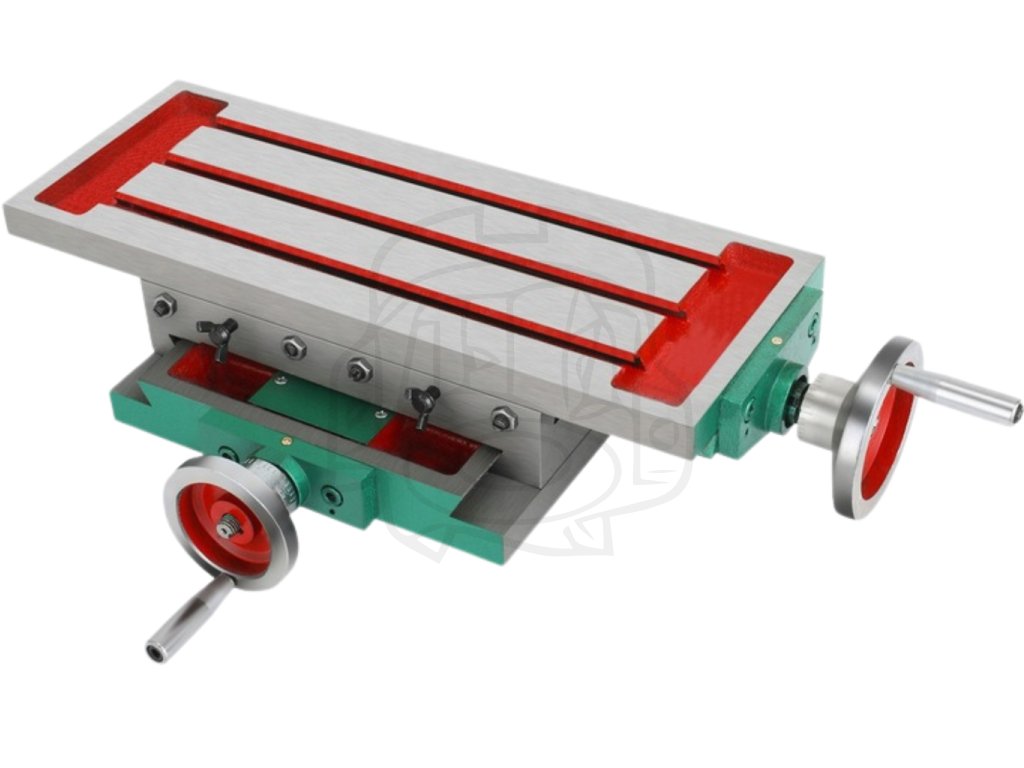

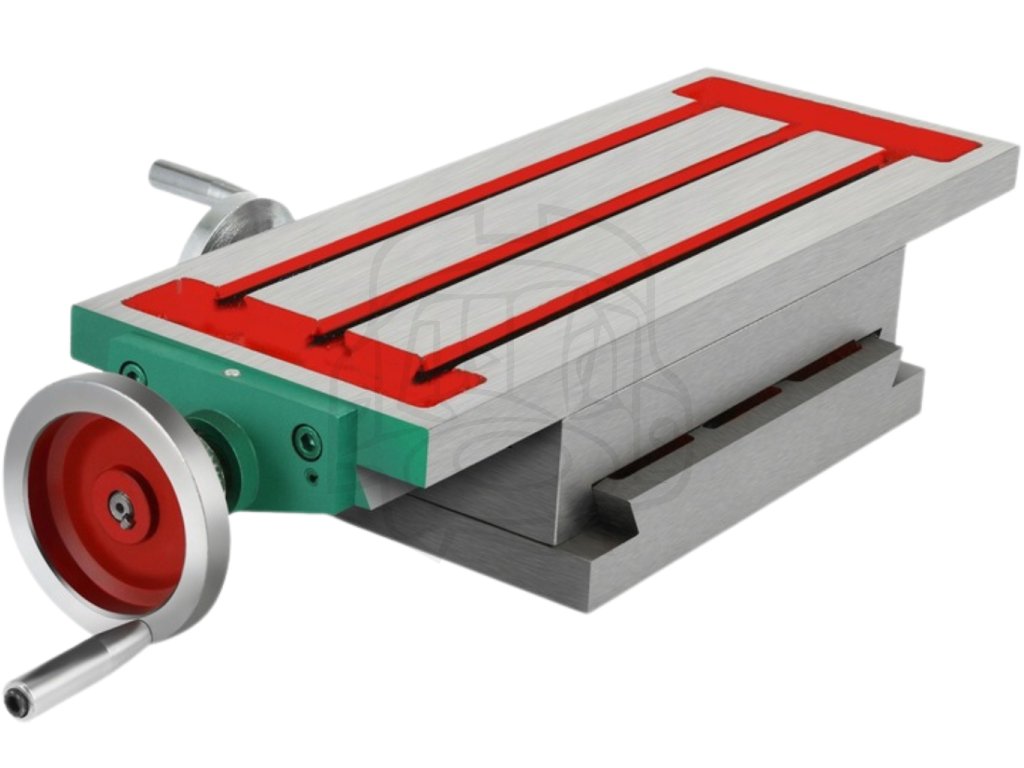

Krížový posuvný frézovací stôl - 450×170 mm (2-osý)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Rozmer pracovnej plochy: 450 × 170 mm – plocha vhodná pre stredne veľké dielce a prípravky, kde je potrebná kombinácia presnosti a dostatočnej upínacej rezervy

• Počet osí: 2 (pozdĺžna X / priečna Y) – umožňuje presné nastavenie polohy obrobku bez opakovaného uvoľňovania upnutia

• Rozsah posuvu v osi X: 210 mm – poskytuje dostatočný pracovný zdvih pre viacnásobné operácie v jednej zostave

• Rozsah posuvu v osi Y: 110 mm – priečny posuv vhodný na presné bočné nastavenie pri frézovaní drážok alebo roztečových otvorov

• Materiál telesa a pracovnej plochy: liatina – vysoká hmotnosť a tuhosť znižujú vibrácie a zlepšujú stabilitu pri bočnom zábere

• Povrch pracovnej plochy: presne brúsený – zabezpečuje rovnomerné dosadnutie obrobku a upínacích prvkov

• Počet T-drážok: 3 ks
• Typ T-drážok: obrábané, rovné – umožňujú pevné a opakovateľné upnutie rôznych typov dielcov

• Rozmery základne: 260 × 230 mm – stabilná dosadacia plocha pre bezpečné upevnenie na stole stroja

• Celková výška stola: 100 mm – dôležitý parameter pri plánovaní zdvihu vretena a pracovnej výšky

• Hmotnosť stola: 30 kg – výrazne prispieva k tlmeniu vibrácií pri frézovaní

• Ovládanie posuvu: ručné kľuky s trapézovým závitom – umožňujú plynulý a kontrolovaný pohyb v oboch osiach

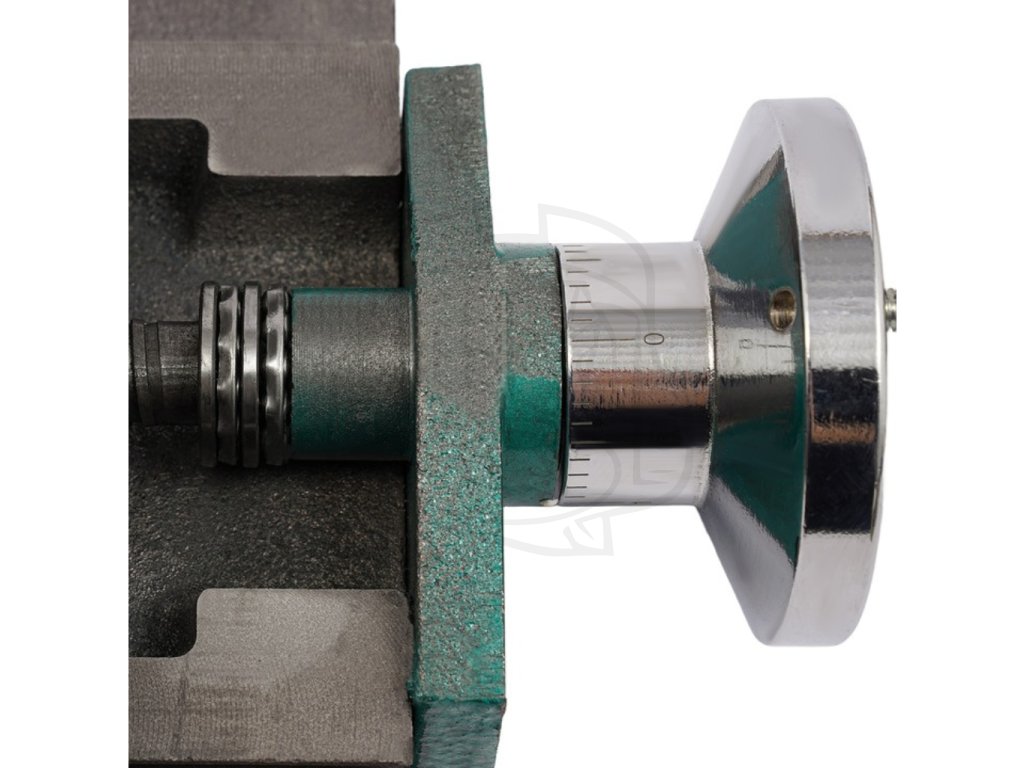

• Stupnice posuvu: integrované, mechanické – slúžia na opakovateľné nastavenie polohy, nie ako presný merací systém

• Obsah balenia: krížový posuvný frézovací stôl – dodávaný ako samostatný celok, pripravený na montáž

V praxi to znamená, že stôl umožňuje sústrediť viacero obrábacích operácií do jedného upnutia, čo zvyšuje presnosť aj produktivitu.

Charakter produktu / konštrukčné zaradenie

Tento krížový posuvný stôl patrí do kategórie manuálnych frézovacích stolov strednej triedy. Nenahrádza obrábacie centrum ani stroj s automatickým posuvom, ale predstavuje robustné riešenie pre presné manuálne operácie.

Výhody produktu

✔ Masívna liatinová konštrukcia s vysokou tuhosťou
✔ Veľká pracovná plocha s tromi T-drážkami
✔ Dlhý rozsah posuvu v oboch osiach
✔ Stabilné správanie pri bočnom zaťažení
✔ Vhodný aj pre náročnejšie dielenské operácie

Kedy po tomto produkte siahnuť

Ak potrebujete frézovať alebo vŕtať presne a opakovateľne na strojoch bez vlastného krížového posuvu, alebo ak je integrovaný posuv stroja nedostatočný z hľadiska rozsahu alebo tuhosti.

Ako je riešená konštrukcia v praxi

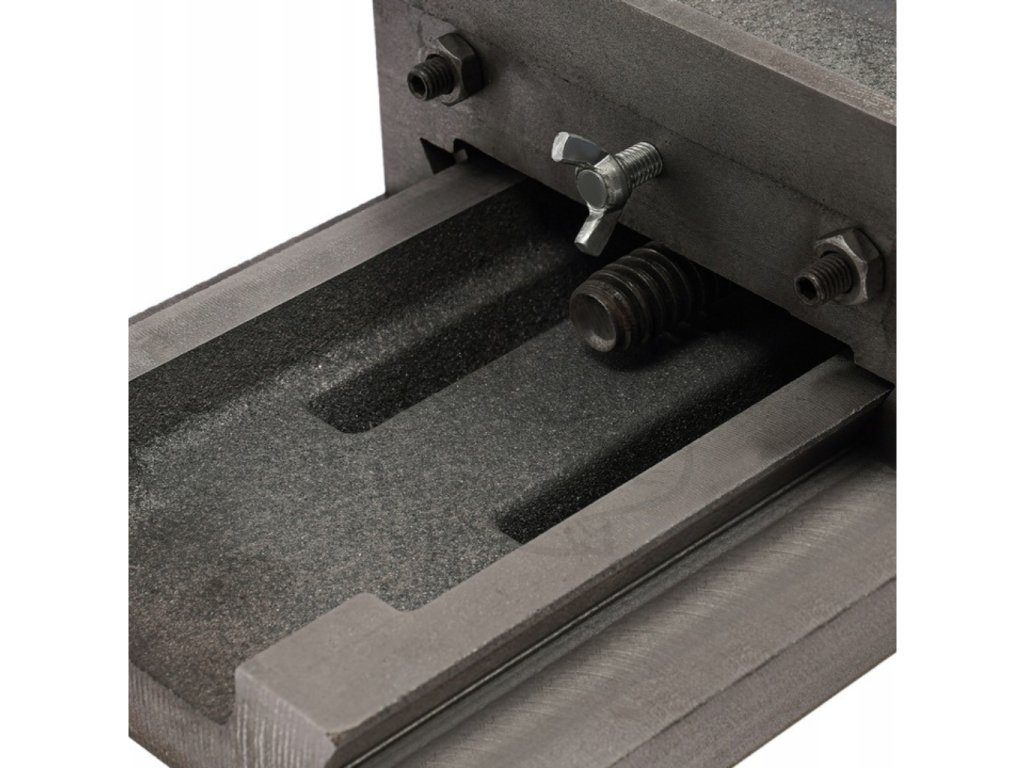

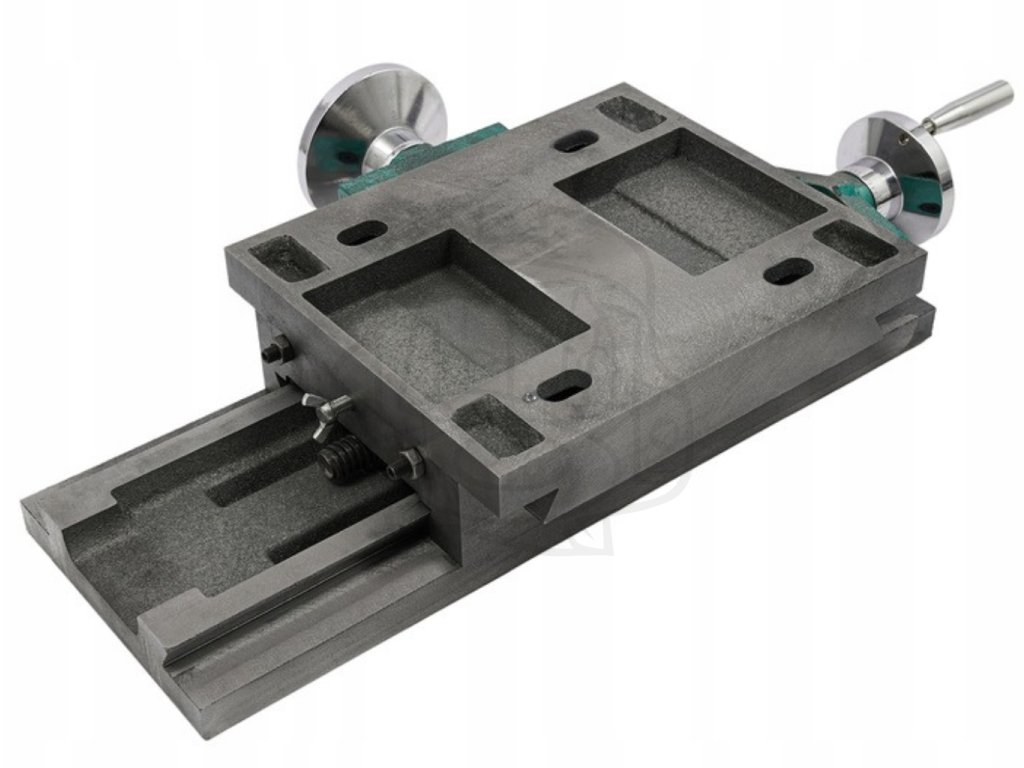

Posuv je realizovaný pomocou trapézových skrutiek vedených v masívnych liatinových vedeniach. Po nastavení polohy je možné pohyb jemne korigovať bez skokových zmien, čo je dôležité najmä pri dokončovacích operáciách.

Pri bežnej dielenskej práci to znamená plynulý chod a dobrú kontrolu nad pohybom obrobku.

Správanie pri reálnom použití

Vďaka hmotnosti a tuhému telu sa stôl správa pokojne aj pri prerušovanom reze. Vibrácie sú výrazne potlačené v porovnaní s ľahšími posuvnými stolmi.

Rozsah použitia a limity riešenia

Stôl je optimalizovaný na vŕtanie, frézovanie drážok, kapsovanie a presné polohovanie. Pri potrebe automatického posuvu alebo CNC riadenia už dáva zmysel uvažovať o stroji vyššej triedy.

Mikro-rozhodovací rámec

Ak Vaše aplikácie vyžadujú synchronizovaný posuv s vretenom alebo opakovateľnosť v stovkách kusov, manuálny krížový stôl už nebude optimálnym riešením.

Kompatibilita ako praktická výhoda

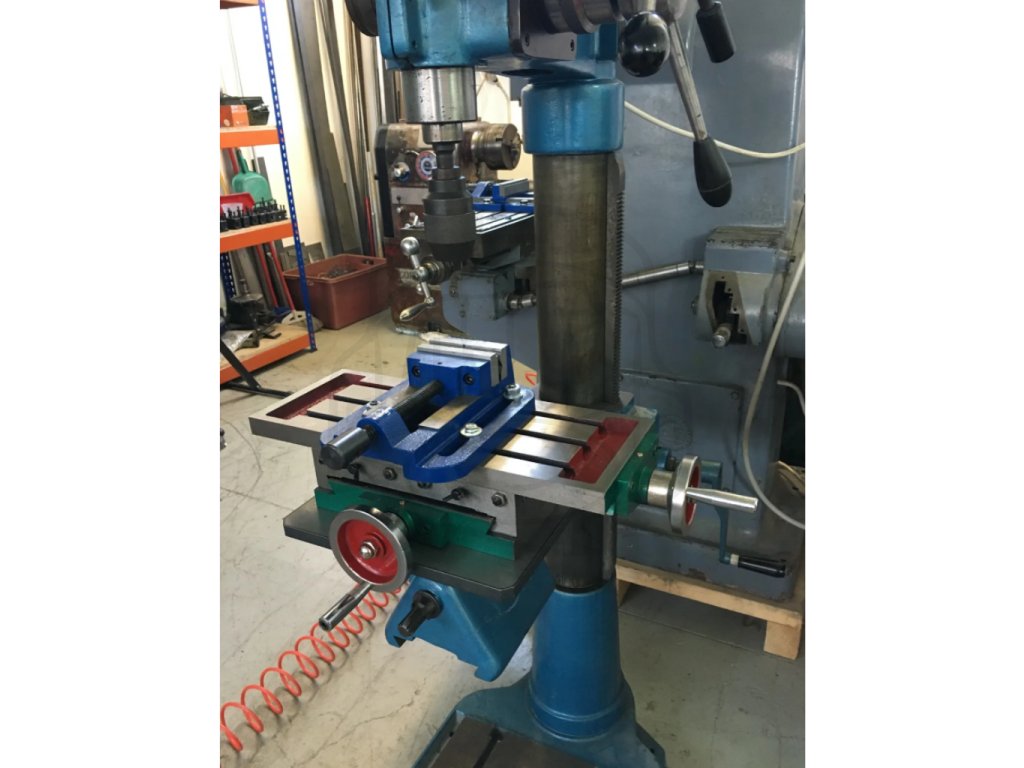

Rozmery a konštrukcia umožňujú montáž na väčšinu stolových frézok, stojanových vŕtačiek a kombinovaných obrábacích strojov. Použitie štandardných T-drážok zjednodušuje upínanie bez špeciálnych adaptérov.

Prečo je to rozumná voľba

Ide o vyvážený kompromis medzi veľkosťou, hmotnosťou a presnosťou, vhodný pre dielne, ktoré potrebujú spoľahlivé manuálne frézovanie bez investície do automatizácie.

Odborné stanovisko KOVOTEC

Krížový posuvný frézovací stôl 450 × 170 mm odporúčame pre dielne, ktoré vyžadujú stabilné manuálne frézovanie s väčším pracovným rozsahom a dobrou tuhosťou zostavy.

FAQ

1. Je stôl vhodný aj na frézovanie ocele?
Áno, pri primeraných rezných parametroch a správnom upnutí obrobku.

2. Je možné stôl použiť na stojanovej vŕtačke?
Áno, pokiaľ nosnosť a rozmery stola stroja umožňujú bezpečné upevnenie.

3. Slúžia stupnice ako presné meradlo?
Nie, slúžia na opakovateľné nastavenie, nie ako merací systém.

4. Je možné doplniť automatický posuv?
Konštrukčne nie je určený na dodatočnú motorizáciu.

5. Dodáva sa stôl s upínacím príslušenstvom?
Nie, dodáva sa ako samostatný stôl bez upínacích prvkov.

Odporúčanie pre výber

Pri výbere zohľadnite veľkosť obrobkov, požadovaný rozsah posuvu a typ operácií, ktoré plánujete vykonávať.
