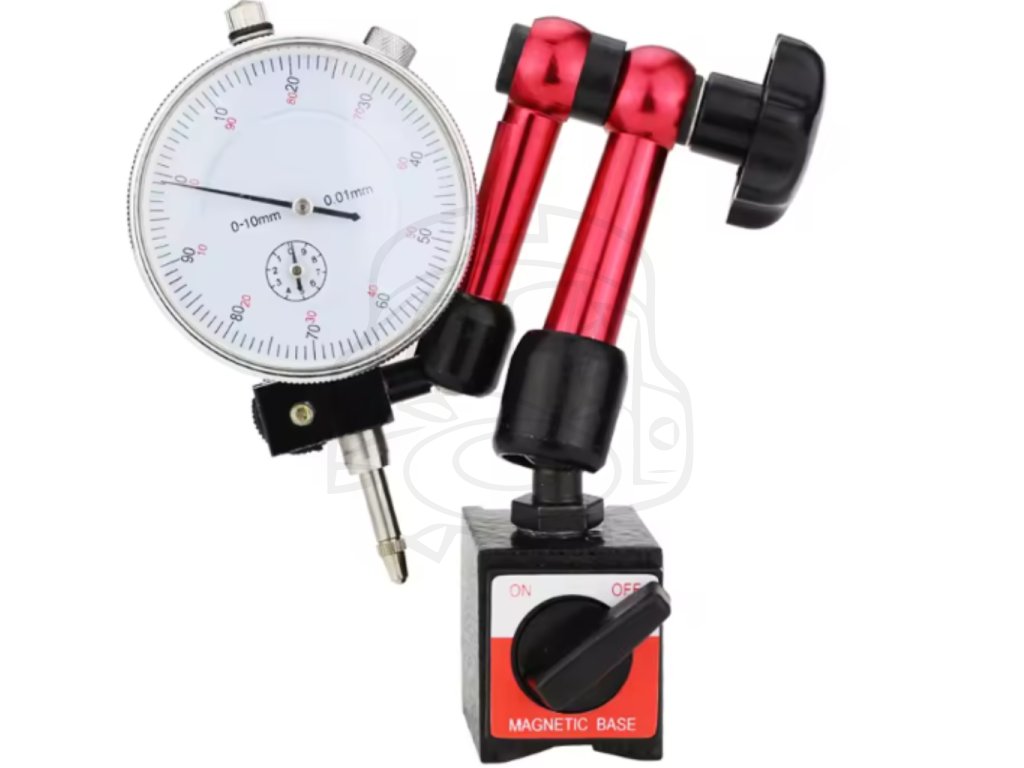

Hodinkový odchýlkomer s magnetickým stojanom 0–10 mm

Podrobný popis

Technické informácie – vysvetlené v praxi

• Rozsah merania: 0 – 10 mm
Umožňuje kontrolu bežných geometrických odchýlok pri sústružení, frézovaní aj montážnych operáciách

• Rozlíšenie (presnosť odčítania): 0,01 mm
Dostatočná jemnosť na sledovanie hádzania, nerovností a polohových odchýlok v bežnej dielenskej výrobe

• Typ merania: mechanický odchýlkomer s ciferníkom
Klasické riešenie bez elektroniky, odolné voči vibráciám, nečistotám a olejom

• Priemer upínacieho tŕňa: 8 mm
Štandardný rozmer kompatibilný s väčšinou magnetických stojanov a držiakov

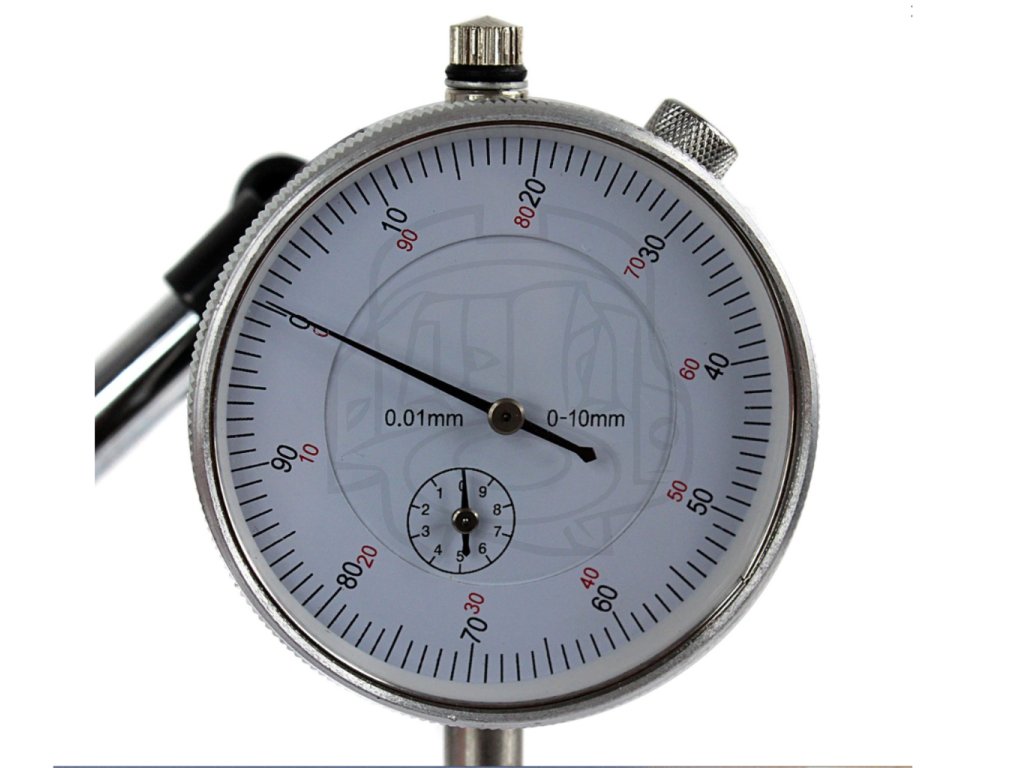

• Priemer ciferníka: cca 55 mm
Dobrá čitateľnosť stupnice aj pri meraní z väčšej vzdialenosti

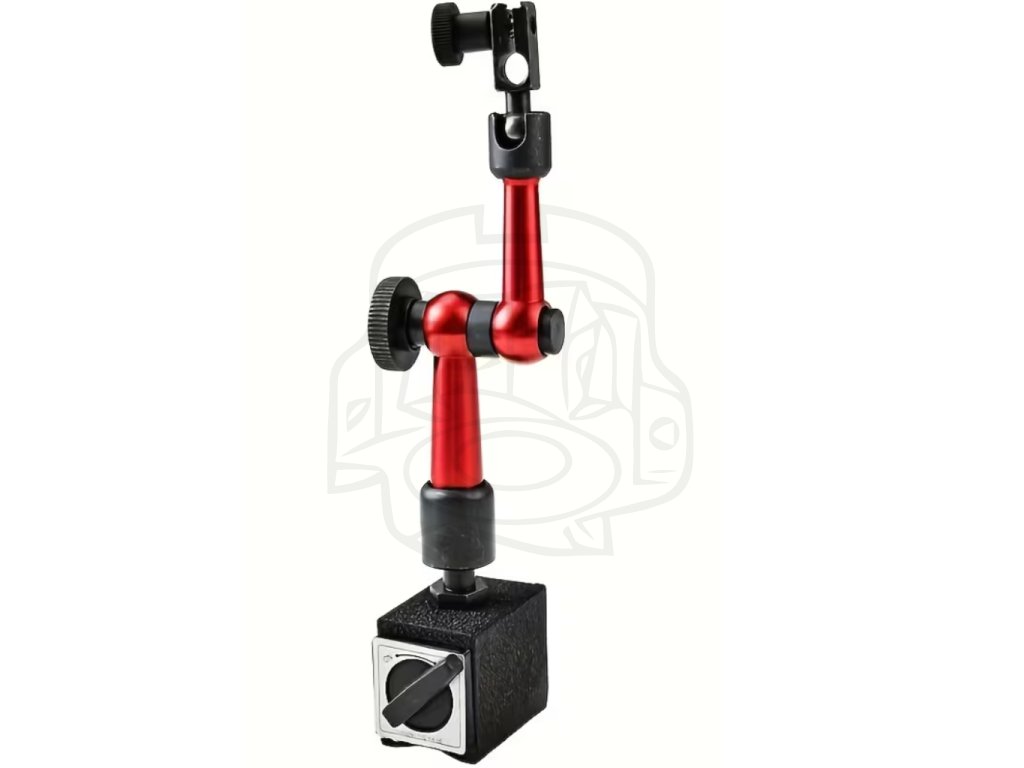

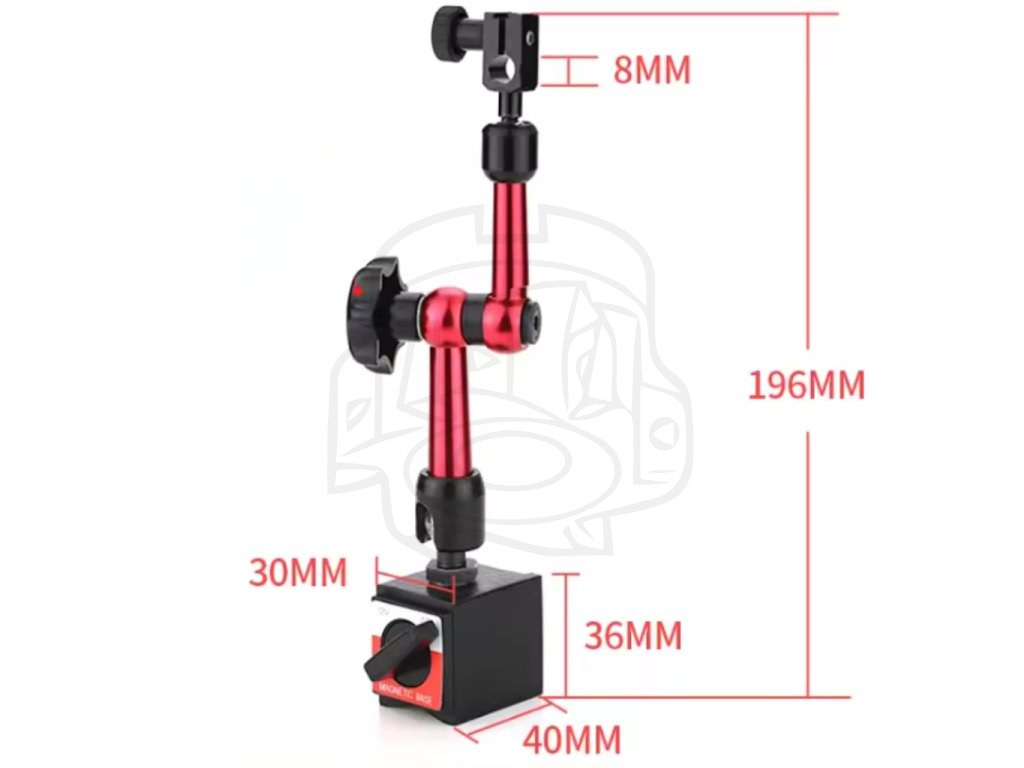

Magnetický stojan – rozmery a význam

• Celková výška stojana: cca 198 mm
Určuje maximálny dosah merania pri vertikálnom nastavení

• Rozmery magnetickej základne: cca 46 × 46 mm
Kompaktný rozmer umožňuje upevnenie aj na menšie alebo členité kovové plochy

• Výška magnetickej základne: cca 30 mm
Nízky profil znižuje riziko kolízie s obrobkom alebo nástrojom

• Nastaviteľné ramená s kĺbmi
Umožňujú presné nastavenie polohy meracieho hrotu bez nutnosti opakovaného premiestňovania základne

• Prepínač magnetu ON / OFF
Magnet sa aktivuje až po nastavení polohy, čo výrazne uľahčuje presné ustavenie

Charakter produktu

Ide o klasickú meraciu súpravu určenú na každodennú kontrolu presnosti. Kombinácia mechanického odchýlkomera a magnetického stojana poskytuje stabilné a opakovateľné meranie bez potreby elektroniky alebo kalibrácie pred každým použitím.

Výhody produktu

✔ prehľadné mechanické meranie bez závislosti od batérií
✔ stabilné uchytenie vďaka magnetickej základni
✔ rýchle nastavenie polohy pomocou kĺbových ramien
✔ vhodné na sústruhy, frézky aj montážne pracoviská
✔ kompaktné rozmery stojana aj pre stiesnené priestory

Kedy po tomto produkte siahnuť

Ak potrebujete spoľahlivo kontrolovať hádzanie hriadeľov, rovinnosť plôch, súososť alebo opakovateľnosť polohy pri obrábaní a montáži, táto súprava pokrýva väčšinu bežných kontrolných úloh.

Stabilita a správanie pri použití

Magnetická základňa poskytuje dostatočnú stabilitu pri bežných meraniach. Presnosť výsledku však vždy závisí aj od čistoty upínacej plochy, pevnosti uchytenia stojana a správneho nastavenia meracieho hrotu.

Rozsah použitia a konštrukčný rámec

Súprava je vhodná na kontrolné merania pri kusovej a malosériovej výrobe, údržbe strojov a montážnych operáciách. Pri požiadavkách na extrémnu presnosť alebo dokumentované merania je potrebné uvažovať o vyššej triede meracej techniky.

Kompatibilita ako výhoda

Upínací priemer 8 mm a magnetická základňa umožňujú použitie na širokom spektre obrábacích strojov a kovových pracovných stolov bez potreby špeciálnych adaptérov.

Odborné stanovisko KOVOTEC

Tento typ odchýlkomera s magnetickým stojanom je dlhodobo osvedčené riešenie pre bežnú kontrolu presnosti. Predstavuje rozumný kompromis medzi presnosťou, odolnosťou a jednoduchosťou používania.

FAQ

Je tento odchýlkomer vhodný aj na kontrolu hádzania skľučovadla?
Áno, rozsah a presnosť sú na tento účel plne postačujúce.

Je možné použiť odchýlkomer aj bez magnetického stojana?
Áno, vďaka upínaciemu tŕňu 8 mm je možné použiť aj iné držiaky.

Vyžaduje meradlo kalibráciu pred použitím?
Pri bežnom použití nie, postačuje nulovanie pred meraním.

Je magnet dostatočne silný na obrábacie stroje?
Pre bežné kontrolné merania áno, pri veľmi vibrujúcich strojoch je nutné dbať na správne ustavenie.

Je vhodný aj pre menšie dielne?
Áno, rozmery stojana umožňujú použitie aj v obmedzenom priestore.

Odporúčanie pre výber

Ak hľadáte univerzálny odchýlkomer na každodenné kontrolné merania bez zložitej obsluhy, táto súprava je praktickou voľbou.
