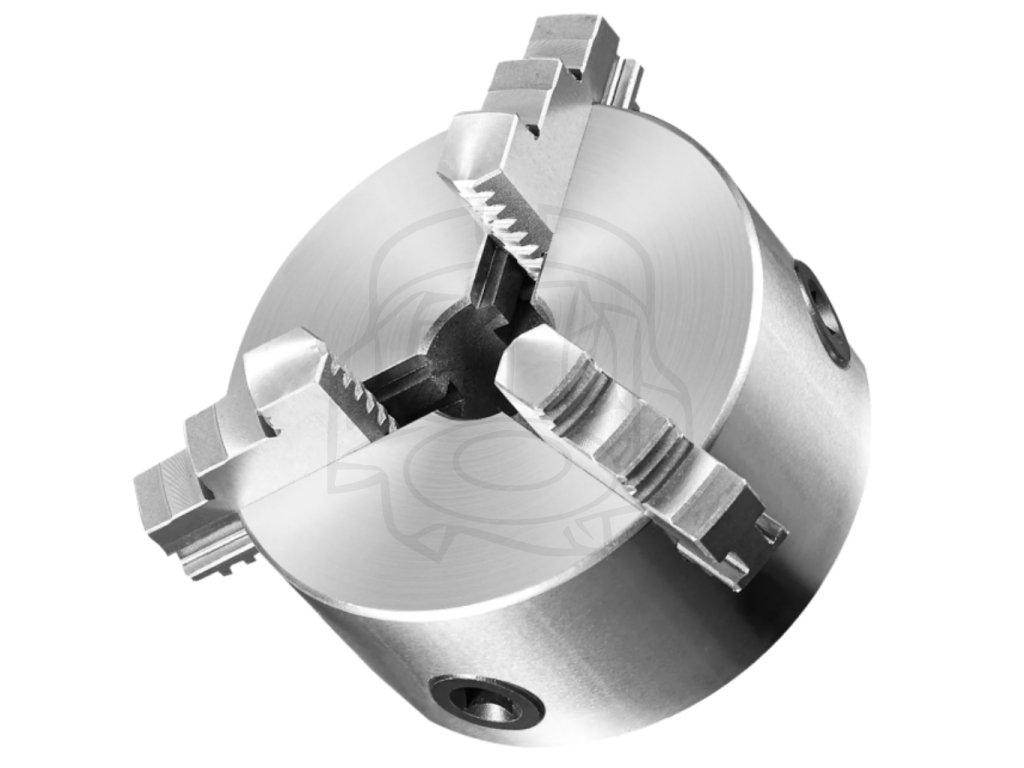

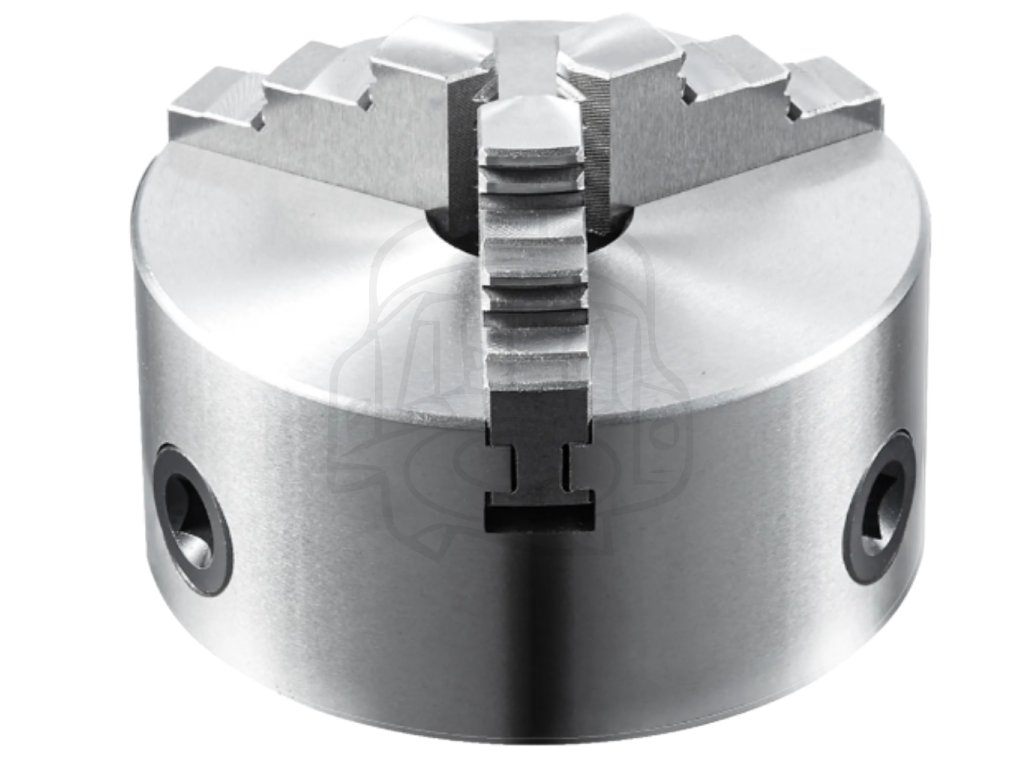

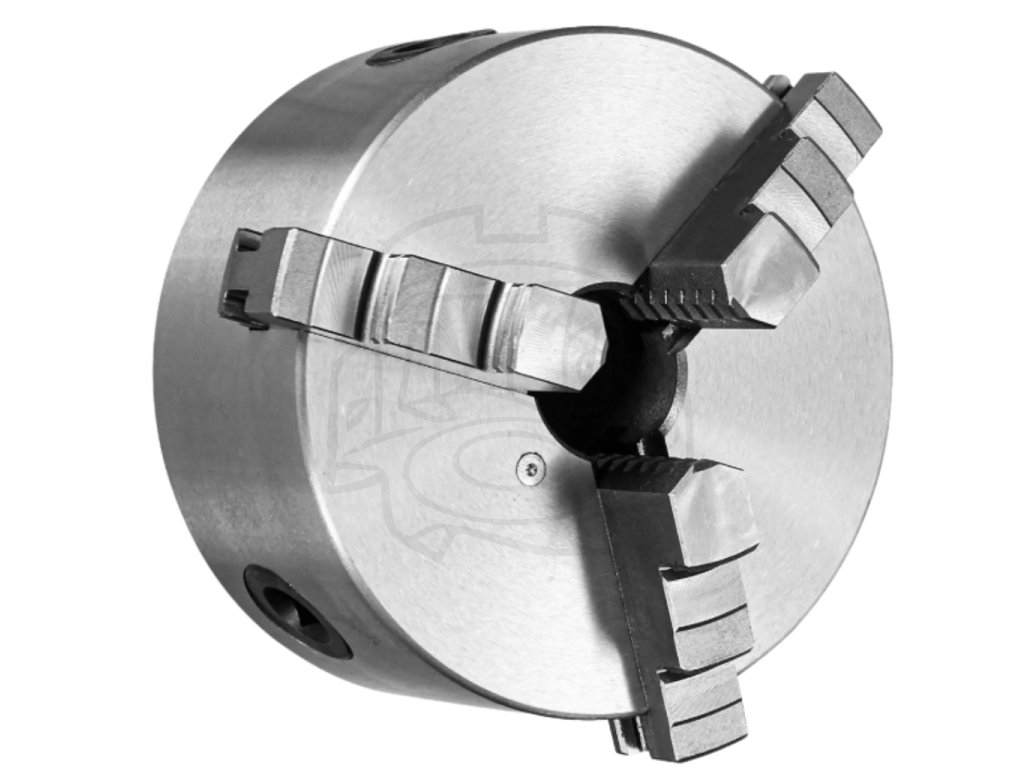

Skľučovadlo - 160 mm - 3 čeľustné - samostrediace (vnútorné a vonkajšie čeľuste)

Podrobný popis

Technické informácie – vysvetlené v praxi

• Menovitý priemer skľučovadla: 160 mm
Rozmer vhodný pre malé a stredne veľké sústruhy, kde je požadovaná rovnováha medzi kapacitou upnutia a tuhosťou

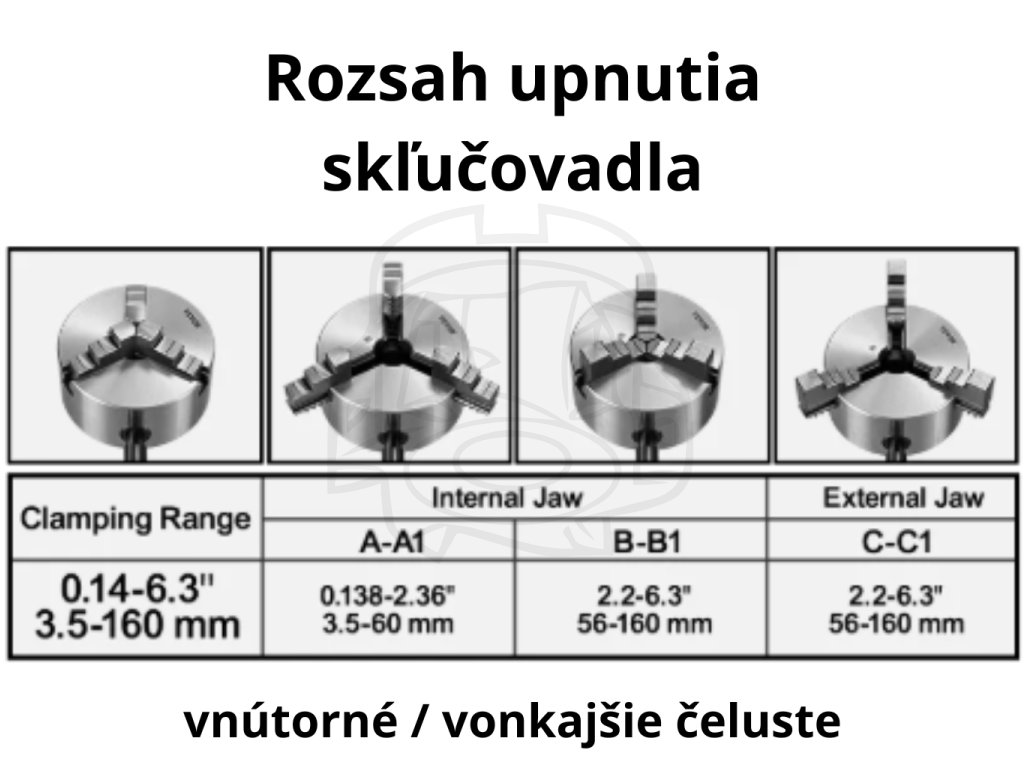

• Rozsah upnutia: 3,5 – 160 mm
Široký rozsah umožňuje upínanie veľmi malých aj výrazne väčších obrobkov bez výmeny skľučovadla

• Vnútorné čeľuste – rozsah upnutia: 3,5 – 60 mm
Používajú sa pri upínaní menších priemerov zvnútra, typicky tyče alebo duté dielce

• Vonkajšie čeľuste – rozsah upnutia: 56 – 160 mm
Umožňujú upnutie väčších priemerov z vonkajšej strany obrobku

• Materiál telesa skľučovadla: liatina HT300
Materiál s vysokou pevnosťou v tlaku, vhodný na dlhodobé zaťaženie a stabilnú prevádzku

• Materiál čeľustí: oceľ 20Cr, tvrdosť 53 HRC
Kalené čeľuste odolné voči opotrebeniu, vhodné na opakované upínanie kovových obrobkov

• Materiál špirály: oceľ 40Cr, tvrdosť 45 HRC
Zabezpečuje rovnomerný pohyb všetkých troch čeľustí a dlhodobú presnosť samostredenia

• Systém upínania: samostrediaci, trojčeľusťový
Pri otáčaní kľúča sa všetky čeľuste pohybujú súčasne smerom do stredu alebo od stredu

• Presnosť súososťi (radiálne hádzanie): ≤ 0,05 mm
Hodnota vhodná pre bežné presné sústružnícke operácie a dokončovanie

• Ovládanie: T-kľúč
Jednoduché a rýchle ovládanie bez potreby ďalších nastavovacích prvkov

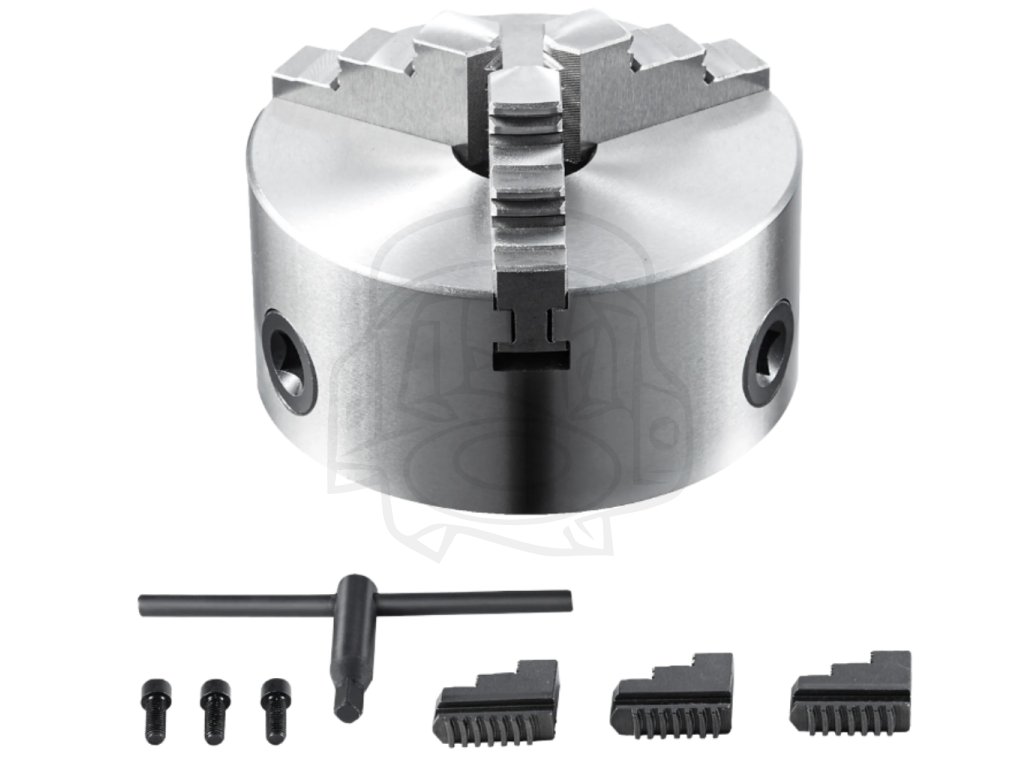

• Obsah balenia:
– trojčeľusťové samostrediace skľučovadlo
– vnútorné a vonkajšie čeľuste
– upevňovacie skrutky
– T-kľúč

Profesionálny štandard / charakter produktu

Tento typ skľučovadla patrí medzi klasické samostrediace skľučovadlá, ktoré sú štandardom v kusovej a menšej sériovej výrobe. Je určené na rýchle upínanie bez nutnosti individuálneho nastavovania každej čeľuste.

Výhody produktu

✔ rýchle samostrediace upnutie bez kalibrácie
✔ široký rozsah upnutia s jedným skľučovadlom
✔ kalené čeľuste vhodné pre kovové obrobky
✔ jednoduchá a robustná mechanická konštrukcia
✔ vhodné pre bežné presné sústruženie

Kedy po tomto skľučovadle siahnuť

Ak potrebujete samostrediace skľučovadlo pre bežné sústružnícke operácie, kde je prioritou rýchlosť upnutia, opakovateľnosť a dostatočná presnosť bez zložitého nastavovania.

Konštrukcia a technická logika v praxi

Srdcom skľučovadla je špirálový mechanizmus, ktorý zabezpečuje súčasný pohyb všetkých troch čeľustí. Tento princíp umožňuje rýchle centrovanie obrobku, pričom presnosť je daná kvalitou obrábania špirály a vedenia čeľustí.

Stabilita a správanie pri sústružení

Pri správnom upnutí skľučovadlo drží obrobok stabilne aj pri prerušovanom reze. Presnosť upnutia je dostatočná pre väčšinu sústružníckych a dokončovacích operácií.

Rozsah použitia a konštrukčný rámec

Skľučovadlo je určené pre bežné obrábanie kovov a technických materiálov. Pri extrémnych požiadavkách na súososť alebo pri nepravidelných tvaroch obrobkov je vhodné uvažovať o štvorčeľusťovom nezávislom skľučovadle.

Mikro-rozhodovací rámec

Ak je potrebné individuálne nastavovať každú čeľusť zvlášť alebo dosiahnuť maximálnu presnosť centrovania, samostrediaci systém už nemusí byť ideálny.

Kompatibilita vysvetlená ako výhoda

Skľučovadlo je použiteľné na rôznych typoch sústruhov a obrábacích zariadení, čo z neho robí flexibilný prvok dielenského vybavenia bez viazanosti na konkrétny stroj.

Prečo ide o osvedčený štandard

Trojčeľusťové samostrediace skľučovadlá tohto typu pokrývajú väčšinu bežných aplikácií v dielňach a školských prevádzkach, kde je rozhodujúca rýchlosť práce a dostatočná presnosť.

Odborné stanovisko KOVOTEC

Toto skľučovadlo považujeme za vhodnú voľbu pre bežné presné sústruženie, kde je dôležitá kombinácia rýchleho upnutia, stability a rozumnej presnosti bez zbytočnej konštrukčnej zložitosti.

FAQ

1. Je skľučovadlo vhodné na presné sústruženie?
Áno, presnosť do 0,05 mm je vhodná pre väčšinu bežných operácií.

2. Aký je rozdiel medzi vnútornými a vonkajšími čeľusťami?
Vnútorné čeľuste upínajú obrobok zvnútra, vonkajšie z vonkajšieho priemeru.

3. Vyžaduje skľučovadlo kalibráciu?
Nie, samostrediaci mechanizmus nevyžaduje opakované nastavovanie.

4. Dá sa použiť na frézke alebo vŕtačke?
Áno, v závislosti od konštrukcie a upevnenia stroja.

5. Je súčasťou balenia ovládací kľúč?
Áno, T-kľúč je súčasťou balenia.

Odporúčanie pre výber

Pri výbere odporúčame zvážiť maximálny priemer obrobkov, požadovanú presnosť a typ obrábacích operácií.
